| 플라이우드 판넬 시스템 YFNM축적된 기술을 바탕으로 고객에게 최상의 제품과 서비스를 제공하고 있습니다. |
| |
 |
|
 제품의 용도 |
건물내공조실, 보올링장, 체육관, 에어로빅강당 등 체육시설
|
| |
| 제품의 특성 |
| 플라이우드 판넬 시스템은 건물의 구조물에 대한 소음 및 진동전달을 최소한 줄이므로써 소음공해 및 진동공해를 방지하며 소음치에 대한 인접지역의 소음 흡수치는 중심 주파수 250Hz에서 48dB LOSS가 생겨야 한다. 네오프렌 마운트는 동적하중을 충분히 받을 수 있어야 되며 변위는 7.5mm 를 넘지 말아야 하고 동적주파수는 10Hz 를 통과하지 말야아 한다. |
|
|
| |
| 도표-1 주파수에 따른 소음투과손실(dB) |
|
| 주파수(Hz) |
63 |
125 |
250 |
500 |
1K |
2K |
3K |
| 초음투과손실 |
54 |
59 |
73 |
83 |
89 |
97 |
106 |
|
| |
| 도표-1 주파수에 따른 소음투과손실(dB) |
|
| 시험항목 |
단위 |
결과치 |
시험방법 |
| 인장강도 |
kg/㎠ |
224 |
KSM 6518-86 |
| 신장율 |
% |
580 |
| 경도 |
Hs |
60 |
노화시험
100±1˚C 70hrs |
인장강도변화율 |
% |
-13.4 |
| 신장율변화율 |
% |
-21.5 |
| 경도변화 |
Hs |
10 |
| 오존시험 |
농도 : 50±5 |
pphm |
균열없음 |
| 온도 : 70±5 |
˚C |
| 시간 : 22 |
hrs |
| 신장 : 25 |
% |
| 압축영구줄음률(100±2˚C*22hrs) |
- |
21 |
|
|
|
|
|
| |
| LOAD SELECTION GUIDE & DIMENSION |
|
| MODEL |
rated cap |
rated def |
durometer
(경도) |
A
(mm) |
B
(mm) |
| kgs |
Lbs |
mm |
inch |
| YFNM-250 |
250 |
550 |
9.6 |
0.38 |
65 ± 5 |
Φ60 |
50 |
| YFNM-500 |
500 |
1100 |
10.2 |
0.40 |
65 ± 5 |
Φ80 |
50 |
| YFNM-1000 |
1000 |
2200 |
11.1 |
0.44 |
65 ± 5 |
Φ100 |
50 |
|
| |

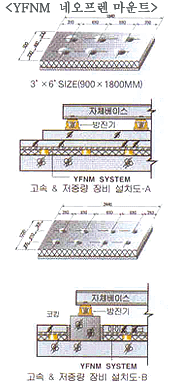

| 시공방법 |
|
 |
| |
