| 잭업 마운트 시스템 YBM축적된 기술을 바탕으로 고객에게 최상의 제품과 서비스를 제공하고 있습니다. |
| |
|
|
 제품의 용도 |
| 건물내공조실, 볼링장, 체육관 |
| |
| 제품의 특성 |
| 잭업 마운트는 기초 콘크리트와 이중 바닥 사이에 공기층을 형성하여 진동 및 소음이 내부에서 외부로 외부에서 내부로 전달되는 것을 차단하기 위해서 사용된다. |
|
| 진동차단(vibration isolation) |
| 외부 진동과 내부 건물내에서 발생하는 진동이 건물구조체를 매체로 전달되어 주위환경에 미치는 피해를 사전에 예방하기 위해 진동이 발생할 부분에 설치하여 바닥을 격리함으로서 건물의 수명연장 및 쾌적한 주의환경을 유지한다. |
|
| 충격차단(tmpact isolation) |
| 바닥에 순간적 충격, 지속적인 충격이 가해져 발생되는 소음 및 진동이 주위의 정적인 상태가 요구되는 특정지역으로 전달되는 것을 격리한다. |
|
| 소음차단(sound isolation) |
| 후로팅 후로와(floating floor)는 건물내의 소음으로부터 인접지역으로 구조체를 타고 전달되는 고체전파음이 특정지역에 전달되는 것을 차단하여 쾌적한 환경을 유지한다. |
|
|
| |
| LOAD SELECTION GUIDE & DIMENSION |
|
| MODEL |
사용하중
(kg.f) |
경도
(c˚) |
치 수 (단위:mm) |
| A |
B |
C |
H |
d |
| YBM-100 |
100 |
45±5 |
138 |
165 |
64 |
105 |
3/4 |
| YBM-400 |
400 |
50±5 |
138 |
165 |
64 |
105 |
3/4 |
| YBM-700 |
700 |
60±5 |
138 |
165 |
64 |
105 |
3/4 |
| YBM-1000 |
1000 |
70±5 |
138 |
165 |
64 |
105 |
3/4 |
|
| |
|
| |

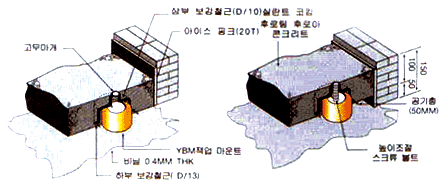

| 시공방법 |
|
 기존 철근콘크리트 슬라브의 수평(1/100)을 유지시킨다.
벽면 또는 콘크리트 커브와 분리시키기 위해 주변격리보드판(아이소핑크:170mmH x 20mmTHK) 붙인다.
0.4t두께의 비닐을 2겹깐다.(비닐과 비닐의 연결은 방수접착테이프로 마감 처리한다.)
설계도면에 의한 YBM잭업마운트를 설치 위치가 나타날 수 있도록 먹줄로 표시한 다음 YBM 잭업마운트를 설치한다.
100mm 두께의 콘크리트 타설한다.(양생기간 15일 이상)
YBM 잭업마운트 상부의 고무마개를 제거한 다음 스크류볼트를 끼운다.
스크류 볼트에 잭업 드라이버를 끼워서 시계 방향으로 23회전 돌린후 1/2회전 반대로 돌려서 YBM잭업마운트의 응력을 제거한 다음 작업된 슬라브의 레벨을 다시 한번 확인하게 되면 50mm의 공기층이 형성되어져 있다.
잭업된 후로와가 정리된 다음 주변격리 보드판과 비닐을 잘 마감처리하고 10mm두께의 실란트로 코킹처리한다.
잭업마운트 상부에 오물 및 수분 침입을 막기 위해 실란트 코킹 마감 처리하고 잭업된 후로와 상부가 균일한 면을 유지될 필요 가 있을 시(보울링장 레일등)몰탈 마감 처리한다. |
| |
 |
| |
