방진스프링마운트SMB축적된 기술을 바탕으로 고객에게 최상의 제품과 서비스를 제공하고 있습니다.

제품의 구성

- 스프링
- LEVELING BOLT
- LOCK NUT
- 회주철 상하부 하우징
- 네오프렌 패드
- STEEL CAP

제품의 용도

제품의 특성

- 공조기용 (수직형, 수평형, 복합형, 일체식, 분리식, 내장식 등)
- 송풍기용 (시로코, 에어포일, 터어보-편흡입, 양흡입)
- 각종 진동체의 방진용

상하부가 하우징형으로 구성된 스프링마운트로서 기계의 운전시 발생하는 좌우 수평 밀림 형에 의한 마찰음을 차단 하기 위해 하부 하우징내 좌우에 네오프렌스폰지가 부착되어 기기 의 운전시 진동음을 흡수하도록 되어 있다. 또한 하부 바닥에 네오프랜패드를 부착하여 고체음 전달방지에도 효과를 볼 수 있다.

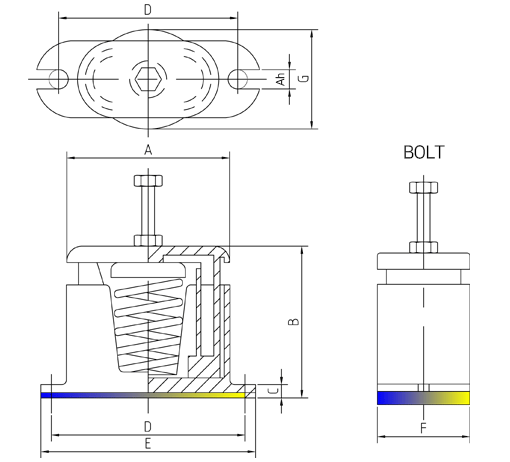

LOAD SELECTION GUIDE & DIMENSION

MODEL	사용하중 (kg.f)	변위 (mm)	스프링상수 (kg.f/mm)	스프링색상	치 수 (단위:mm)
MODEL	사용하중 (kg.f)	변위 (mm)	스프링상수 (kg.f/mm)	스프링색상	A	B	C	D	E	F	G	Ah	BOLT
SMB-50	50	25	2.0	Red	103	100	14	128	142	48	60	11	M10
SMB-100	100	25	4.0	Blue	103	100	14	128	142	48	60	11	M10
SMB-150	150	25	6.0	Brown	151	139	18	182	200	71	87	13	M12
SMB-200	200	25	8.0	White	151	139	18	182	200	71	87	13	M12
SMB-300	300	25	12.0	Orange	151	139	18	182	200	71	87	13	M12
SMB-500	500	25	20.0	Green	173	161	18	206	228	74	95	14	M16
SMB-750	750	25	30.0	Black	173	161	18	206	228	74	95	14	M16
SMB-1000	1000	25	40.0	White	173	161	18	206	228	74	95	14	M16
SMB-1500	1500	25	60.0	Black	250	175	20	295	322	99	111	14	M16
SMB-2000	2000	25	80.0	White	250	175	20	295	322	99	111	14	M16

※ 본 규격 및 치수는 제품의 성능 및 품질개선을 위해 사전 예고 없이 변경될 수 있습니다.
