| 방진 스프링 행거SH축적된 기술을 바탕으로 고객에게 최상의 제품과 서비스를 제공하고 있습니다. |
| |
 |
|
 |
|
 제품의 구성 |
- 스프링
- STEEL 캡
- 상하부 네오프렌
- 행거 브라켓트 |
| |
| 제품의 용도 |
| - 기계실 및 각 공조실의 천정에 설치되는 닥트, 축류형 송풍기 등 방진용 |
| |
| 제품의 특성 |
| 네오프렌 스프링 행거는 상하부가 네오프렌 방진고무로 구성되어 있고 장비의 진동이나 수축과 팽창시 발생하는 응력이 배관이나 덕트를 타고 건물구조물에 직접 전달되는 작고 높은 진동수를 완전 흡수 하는 제품이다. |
|
|
| |
 |
| |

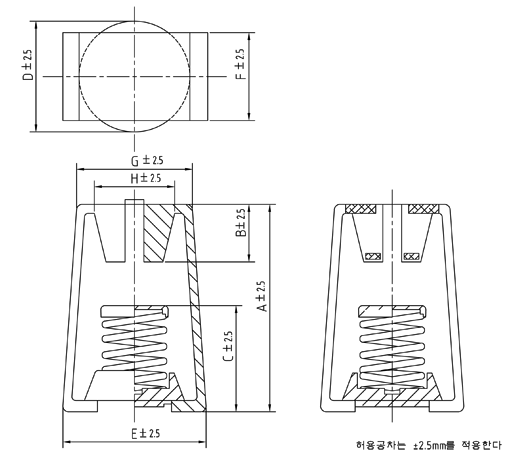

| LOAD SELECTION GUIDE & DIMENSION |
|
| MODEL |
사용하중
(kg.f) |
변위
(mm) |
스프링상수
(kg.f/mm) |
스프링색상 |
치 수 (단위:mm) |
| A |
B |
C |
D |
E |
F |
G |
H |
BOLT |
| SH-10 |
10 |
25 |
0.4 |
White |
172 |
37 |
84 |
76 |
82 |
50 |
68 |
44 |
M12 |
| SH-30 |
30 |
25 |
1.2 |
Orange |
| SH-50 |
50 |
25 |
2.0 |
Red |
| SH-100 |
100 |
25 |
4.0 |
Blue |
| SH-150 |
150 |
25 |
6.0 |
Brown |
218 |
42 |
120 |
105 |
113 |
64 |
89 |
50 |
M16 |
| SH-300 |
300 |
25 |
12.0 |
Orange |
| SH-500 |
500 |
25 |
20.0 |
Green |
|
| ※ 본 규격 및 치수는 제품의 성능 및 품질개선을 위해 사전 예고 없이 변경될 수 있습니다. |
| |
|
| |
| |
