| 방진 스프링마운트 YLM-3축적된 기술을 바탕으로 고객에게 최상의 제품과 서비스를 제공하고 있습니다. |
| |
 |
|
 제품의 구성 |
- 스프링
- 상부 STEEL PLATE
- 하부 STEEL PLATE,지지찬넬
- LEVELING BOLT, 임시 받침대
- 네오프렌 패드
- SETTING BOLT
- 와셔 |
| |
| 제품의 용도 |
- 냉각탑 (원형대향류형, 직교류형, 증발형) 용
- 냉동기 (왕복동식, 터어보형, 스크류형) 용
- 기타 각종 진동체 방진용 |
|
|
| |
| 제품의 특성 |
| 수평 및 수직 진동이 큰 장비의 안정성을 위해 STOPPER BOLT로 조립되어 있고 냉동기 등과 같이 부하 상태에서의 스프링 높이의 변화가 심한 장비를 위해 설치 하도록 한 제품이다. |
| |
 |
| |

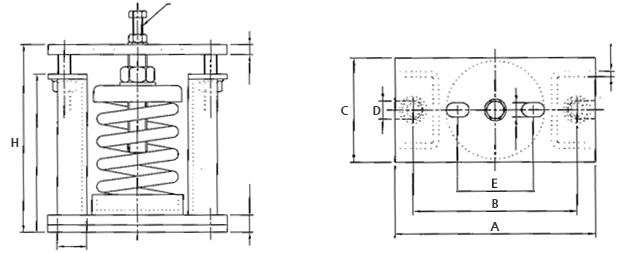

| LOAD SELECTION GUIDE & DIMENSION |
|
| MODEL |
사용하중
(kg.f) |
변위
(mm) |
스프링상수
(kg.f/mm) |
치 수 (단위:mm) |
| A |
B |
C |
D |
E |
H |
BOLT |
| YLM-3-100 |
100 |
75 |
1.3 |
253 |
225 |
115 |
14 |
80 |
260 |
조절
M24x90
M12x60 |
| YLM-3-150 |
150 |
75 |
2.0 |
| YLM-3-200 |
200 |
75 |
2.7 |
| YLM-3-300 |
300 |
75 |
4.0 |
| YLM-3-400 |
400 |
75 |
5.3 |
| YLM-3-500 |
500 |
75 |
6.7 |
| YLM-3-600 |
600 |
75 |
8.0 |
| YLM-3-750 |
750 |
75 |
10.0 |
| YLM-3-1000 |
1000 |
75 |
13.3 |
| YLM-3-1300 |
1300 |
75 |
17.3 |
| YLM-3-1500 |
1500 |
75 |
20.0 |
280 |
230 |
150 |
14 |
80 |
290 |
| YLM-3-1800 |
1800 |
75 |
24.0 |
| YLM-3-2100 |
2100 |
75 |
28.0 |
| YLM-3-2400 |
2400 |
75 |
30.6 |
|
| ※ 본 규격 및 치수는 제품의 성능 및 품질개선을 위해 사전 예고 없이 변경될 수 있습니다. |
| |
| |
