| 스프링 고무 마운트 YRM축적된 기술을 바탕으로 고객에게 최상의 제품과 서비스를 제공하고 있습니다. |
| |
|
| |
 제품의 특성 |
| 수평 및 수직 진동이 큰 장비의 안정성을 위해 STOPPER BOLT로 조립되어 있고 냉동기 등과 같이 부하 상태에서의 스프링 높이의 변화가 심한 장비를 위해 설치 하도록 한 제품이다. |
| |
 |
|
| NO. |
품명 |
재 질 |
규 격 |
| 1 |
Level Bolt |
SS400 |
KS B 1002 |
| 2 |
Nut |
SS400 |
KS B 1012 |
| 3 |
Upper Housing |
Chromium plating
(크로뮴도금) |
KS D 3698 |
| 4 |
YRM PAD
(스프링 내장) |
SUP9 |
KS B 2402 |
| C R |
KS M 6617 |
| 5 |
Middle Plate |
SS400 |
KS D 3503 |
| 6 |
Lower Non Skid Pad |
C R |
KS M 6617 |
|
|
| |
| 제품의 구성 |

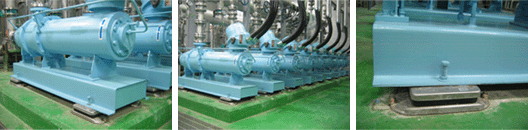

- 산업기계 (프레스,샤링기,사출기,기타)
- 펌프,팬,에어콘 |
|
 |
|
|
| |
| LOAD SELECTION GUIDE & DIMENSION |
|
| TYPE |
적용하중
(kg.f) |
변위량
(mm) |
치 수 (단위:mm) |
| A |
B |
H |
C |
Ah |
Level Bolt |
| YRM-100 |
100 |
5.5 |
147 |
126 |
58 |
80 |
12 |
M10 x 50 |
| YRM-200 |
200 |
5.5 |
147 |
126 |
58 |
80 |
12 |
M10 x 50 |
| YRM-400 |
400 |
5.5 |
227 |
207 |
62 |
104 |
12 |
M12 x 60 |
| YRM-600 |
600 |
5.5 |
227 |
207 |
62 |
104 |
12 |
M12 x 60 |
| YRM-800 |
800 |
5.5 |
227 |
207 |
62 |
104 |
12 |
M12 x 60 |
| YRM-1000 |
1000 |
5.5 |
227 |
207 |
62 |
104 |
12 |
M12 x 60 |
| YRM-1200 |
1200 |
5.5 |
310 |
285 |
63 |
130 |
12 |
M12 x 60 |
| YRM-1500 |
1500 |
5.5 |
310 |
285 |
63 |
130 |
12 |
M12 x 60 |
| YRM-2000 |
2000 |
5.5 |
310 |
285 |
63 |
130 |
12 |
M12 x 60 |
| YRM-2500 |
2500 |
5.5 |
310 |
285 |
63 |
130 |
12 |
M12 x 60 |
| YRM-3000 |
3000 |
5.5 |
310 |
285 |
63 |
130 |
12 |
M12 x 60 |
|
| ※ 본 규격 및 치수는 제품의 성능 및 품질개선을 위해 사전 예고 없이 변경될 수 있습니다. |
| |
