| 방진 스프링마운트 YSB축적된 기술을 바탕으로 고객에게 최상의 제품과 서비스를 제공하고 있습니다. |
| |
|
|
 제품의 구성 |
- 상부 Steel Plate
- Leveling bolt
- Coil Spring
- Neoprene pad
- Setting bolt
- 하부 Steel plate, Support channel |
| |
| 제품의 용도 |
- 대형 산업 기계의 방진용
- 대용량 냉동기 등의 방진용 |
| |
| 제품의 특성 |
- 수평전달력이 큰 장비의 방진재료로서 수직과 수평의 스프링 비율이 거의 일정
- neoprene pad가 부착되어 있어 stopper 역할 을 하므로 고도의 안정성을 확보
- 큰 중량의 장비를 지지할 수 있도록 특수설계 |
|
|
| |

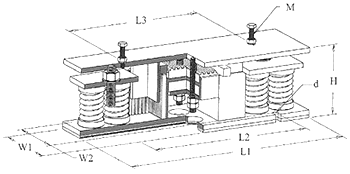

| LOAD SELECTION GUIDE & DIMENSION |
|
| >> YSB-8 |
|
| MODEL |
사용하중
(kg.f) |
변위
(mm) |
스프링상수
(kg.f/mm) |
스프링색상 |
치 수 (단위:mm) |
| H |
W1 |
W2 |
L1 |
L2 |
L3 |
d |
M1 |
| YSB-8-800 |
800 |
25 |
32 |
White |
160 |
180 |
150 |
590 |
420 |
360 |
Φ14 |
M12 |
| YSB-8-1200 |
1200 |
25 |
48 |
Red |
170 |
Φ14 |
M12 |
| YSB-8-1600 |
1600 |
25 |
64 |
Yellow |
186 |
Φ18 |
M16 |
| YSB-8-2400 |
2400 |
25 |
90 |
Orange |
186 |
Φ18 |
M16 |
| YSB-8-4000 |
4000 |
25 |
160 |
Blue |
234 |
220 |
180 |
670 |
460 |
380 |
Φ22 |
M20 |
| YSB-8-6000 |
6000 |
25 |
240 |
Black |
234 |
Φ22 |
M20 |
| YSB-8-8000 |
8000 |
25 |
320 |
White |
234 |
Φ22 |
M20 |
|
| ※ 본 규격 및 치수는 제품의 성능 및 품질개선을 위해 사전 예고 없이 변경될 수 있습니다. |
| |
| >> YSB-18 |
| MODEL |
사용하중
(kg.f) |
변위
(mm) |
스프링상수
(kg.f/mm) |
스프링색상 |
치 수 (단위:mm) |
| H |
W1 |
W2 |
L1 |
L2 |
L3 |
d |
M1 |
| YSB-18-9000 |
9000 |
25 |
360 |
Blue |
239 |
350 |
280 |
890 |
660 |
450 |
Φ25 |
M24 |
| YSB-18-13500 |
13500 |
25 |
540 |
Black |
253 |
Φ25 |
M24 |
| YSB-18-18000 |
18000 |
25 |
720 |
White |
262 |
Φ25 |
M24 |
|
| ※ 본 규격 및 치수는 제품의 성능 및 품질개선을 위해 사전 예고 없이 변경될 수 있습니다. |
| |
