| 방진 스프링마운트 YAM축적된 기술을 바탕으로 고객에게 최상의 제품과 서비스를 제공하고 있습니다. |
| |
|
|
 제품의 구성 |
- 고정볼트
- 조절볼트
- 상부 스프링캡
- 코일스프링
- 하부 고무컵
- 고무컵 보호용 커버
- 고정철판 |
| |
| 제품의 용도 |

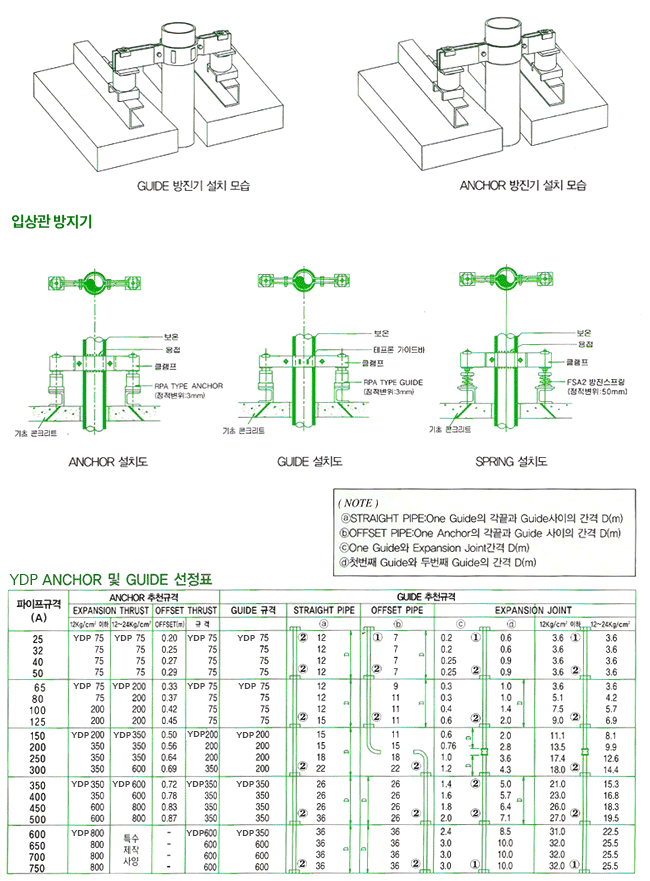

| - 입상관 방진용 |
| |
| 제품의 특성 |
- Rubber Cup이 있어 용접설치에도 Sound Pad역할을 할 수 있어 고체전달음을 방지
- 스프링의 변위량을 육안으로 체크하기가 용이
- 이중볼트롤 되어 있어 수평조절이 용이
※입상관 Clamp을 체결할 수 있도록 Plate Washer제공 |
|
|
| |
| LOAD SELECTION GUIDE & DIMENSION |
|
|
| MODEL |
사용하중 |
변위 |
스프링상수 |
스프링색상 |
치 수 (단위:mm) |
| N |
kg.f |
mm |
N/mm |
kg.f/mm |
H |
L |
W |
B |
BOLT |
| YAM-201 |
294 |
30 |
50 |
5.9 |
0.6 |
Orange |
155 |
155 |
115 |
135 |
M20 |
| YAM-202 |
441 |
45 |
50 |
8.8 |
0.9 |
Red |
| YAM-203 |
686 |
70 |
50 |
13.7 |
1.4 |
Black |
| YAM-204 |
980 |
100 |
50 |
19.6 |
2.0 |
Blue |
| YAM-205 |
1,470 |
150 |
50 |
29.4 |
3.0 |
Brown |
| YAM-206 |
1,960 |
200 |
50 |
39.2 |
4.0 |
White |
| YAM-207 |
2,940 |
300 |
50 |
58.8 |
6.0 |
Orange |
| YAM-208 |
3,920 |
400 |
50 |
78.4 |
8.0 |
Gray |
| YAM-209 |
4,900 |
500 |
50 |
98.0 |
10.0 |
Blue |
180 |
180 |
135 |
160 |
M24 |
| YAM-210 |
5,880 |
600 |
50 |
117.6 |
12.0 |
Green |
| YAM-211 |
7,350 |
750 |
50 |
147.0 |
15.0 |
Black |
| YAM-212 |
9,800 |
1,000 |
50 |
196.0 |
20.0 |
White |
| YAM-213 |
12,740 |
1,300 |
50 |
254.8 |
26.0 |
Red |
| YAM-213-1 |
14,700 |
1,500 |
50 |
294.0 |
30.0 |
Black |
YAM-214 |
17,640 |
1,800 |
50 |
352.8 |
36.0 |
Yellow |
230 |
210 |
165 |
190 |
| YAM-214-1 |
19,600 |
2,000 |
50 |
392.0 |
40.0 |
Blue |
| YAM-215 |
24,500 |
2,500 |
50 |
490.0 |
50.0 |
Brown |
| YAM-216 |
34,300 |
3,500 |
50 |
686.0 |
70.0 |
Blue |
250 |
| YAM-217 |
39,200 |
4,000 |
50 |
784.0 |
80.0 |
Red |
|
| ※ 본 규격 및 치수는 제품의 성능 및 품질개선을 위해 사전 예고 없이 변경될 수 있습니다. |
| |
 |
| |
| |
|
|
