방진 스프링마운트 YGM (발전기전용)축적된 기술을 바탕으로 고객에게 최상의 제품과 서비스를 제공하고 있습니다.
제품의 구성
- ALUMINUM 상하부 하우징
- SPRING
- SPRING CAP
- LEVELING BOLT
- NEOPRENE STOPPER
- PRE-SETTING BOLT
- NEOPRENE PAD
제품의 용도
- 발전기 방진
- 펌프 방진
- 공조기 방진(수직형, 수평형, 복합형, 일체식, 분리식, 내장식 등)
- 송풍기 방진(시로코, 에어포일, 터어보-편흡입, 양흡입)
- 기타 각종 진동체의 방진
제품의 특성
- 상하부 하우징이 ALUMINU으로 구성되어 있어 회주철보다 중량이 가벼워 운반 및 설치가 용이함
- 상부케이싱과 하부케이싱 사이에 NEOPRENE STOPPER가 장착되어 있어 방진기 자체에서 발생되는 소음이 차단됨
- 약 70%정도의 하중으로 PRE-SET되어 있어 설치가 편리하며 LEVEL BOLT에 의한 LEVELING 이 용이함
- 하부 하우징 바닥에 NEOPRENE PAD가 부착되어 있어 기기의 운전시 발생하는 진동음을 감쇠시키도록 되어 있다.

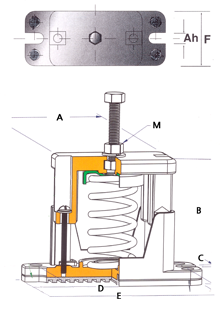

LOAD SELECTION GUIDE & DIMENSION
MODEL
사용하중
(kg.f)
변위
(mm)
스프링상수(kg.f/mm)
스프링색상
치 수 (단위:mm)
Bolt
A
B
C
D
E
F
Ah
YGM-50
50
25
2
Red
139
139
14
163
184
89
14
M12
YGM-70
70
25
2.8
Black
YGM-100
100
25
4.0
Blue
YGM-150
150
25
6.0
Brown
YGM-200
200
25
8.0
White
YGM-300
300
25
12.0
Orange
YGM-400
400
25
16.0
Silver
YGM-500
500
25
20.0
Green
YGM-600
600
25
24.0
Blue
YGM-750
750
25
30.0
Black
YGM-1000
1000
25
40.0
White
※ 본 규격 및 치수는 제품의 성능 및 품질개선을 위해 사전 예고 없이 변경될 수 있습니다.
