| 펌프 방진 가대 YJS-150F,150B축적된 기술을 바탕으로 고객에게 최상의 제품과 서비스를 제공하고 있습니다. |
| |
| 펌프 방진 가대 YJS-150F |
| |
 제품의 용도 |
| - 펌프, 공조기, 송풍기, 혼합기, 분쇄기, 방진 |
| |
| 제품의 특성 |
- 부가하중식 방진베이스(SMA, SMB)
- 스프링 방진베이스: SMA TYPE
- 산업용 스프링 타입 대형부가 하중베이스
- 운전시 기계적인 마찰이나 장비의 결함에서 발생되는 진동의 진폭을 줄이고자 관성베이스를 사용하므로 직폭을 줄이고 진동을 흡수한다.
- 장비의 주기적인 또는 급격한 부하변동시 발생되는 흔들림을 정상적인 상태로 계속 유지시켜 높은 효율을 얻을 수 있다.
- 관성베이스는 베이스 자체 중량을 장비 운전하중의 1~3배에 해당하는 콘크리트는 구조체로서 공기압축기와 같은 불균형 힘이 많이 발생하는 장비에 널리 이용되고 있다. |
| |

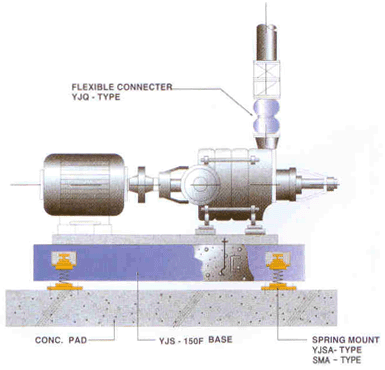

| >> 관성 방진가대(부가 하중식)-SMA, YJSA TYPE |
 |
| |
| >> 방진가대 설치법 |
| ※ YJS-150F TYPE 방진가대 설치요령 |
- 기초 콘크리트에 방진가대를 안착시킨다.
- 기초 콘크리트에 스프링 마운트를 교착시킨다.
- 스프링 마운트가 부가 하중을 받지 않도록 기초 콘크리트와 방진가대 사이에 임시 지지대를 설치한 다. (각목 등 기타 지지대)
- 방진가대위에 장비를 안착시킨 후 앵카볼트를 결합한다.
- 콘크리트를 타설한다.
- 콘크리트가 완전히 양생된 후 설치하고자 하는 장비가 펌프인 경우 후렉시블 콘넥터를 이용하여 배 관한다.
- 배관이 끝난 후 임시 지지대를 제거하고 스프링 마운트로서 수평을 조절한다. |
| |
| ※ 방진가대 설치시 유의사항 |
- 순환펌프(단단 볼트류)일 경우는 SUCTION측 ELBOW SUPPORT를 반드시 방진가대 위에 지지해야 하고, 양흡입 펌프일 경우에는 SUCTION 및 DISCHARGE 양쪽 모두 방진가대 위에 지지되어야 한다.
- 펌프에 연결되는 배관에 상부 라인은 스프링 행거로써 지지대어야 한다.
- 제품 사이즈는 구매자의 자료에 따라 당사에서 선정하여 드립니다.
- 제품 사이즈는 설치하는 공간에 따라 임의 변경될 수 있으므로 당사에 문의바랍니다. |
| |
| 펌프 방진 가대 YJS-150B |
| |
| 제품의 용도 |
- 펌프(특히 양흡입) 방진
- 대용량 산업용 장비 방진 |
| |
| 제품의 특성 |
- 베이스는 철제로 제작되며 장비 중량에 견딜 수 있는 충분한 강성을 지니고 있다
- 내부는 부가하중을 주기위해 concrete를 타설하며, 그 중량은 장비 중량의 1.5~4배 정도 이다.
- 펌프의 흡입측 엘보우의 support가 가대위에 위치하도록 제작한다.
- 바닥 철판은 concrete 타설시 새어나가지 않도록 제작한다.
- ETYPE의 방진제는 그 설치증에따라 정적 변위량을 다르게 해야한다.
- 상층부에는 50mm의 정적 변위량을 갖는 스프링을 사용.
- 지하층인 경우는 25mm의 정적변위량을 사용하여도 무방하다.
- 각 배관에는 rubber flexible connectior를 사용하여 배관 진동 및 소음을 차단하여야 한다. |
| |
| >> 관성 방진가대(부가 하중식)-YJM, SMB TYPE |
 |
| |
| >> 방진가대 설치법 |
| ※ YJS-150B TYPE 방진가대 설치요령 |
- 기초 콘크리트에 방진가대를 안착시킨다.
- 기초 콘크리트에 스프링 마운트를 교착시킨다.
- 스프링 마운트가 부가 하중을 받지 않도록 기초 콘크리트와 방진가대 사이에 임시 지지대를 설치한 다. (각목 등 기타 지지대)
- 방진가대위에 장비를 안착시킨 후 앵카볼트를 결합한다.
- 콘크리트를 타설한다.
- 콘크리트가 완전히 양생된 후 설치하고자 하는 장비가 펌프인 경우 후렉시블 콘넥터를 이용하여 배 관한다.
- 배관이 끝난 후 임시 지지대를 제거하고 스프링 마운트로서 수평을 조절한다. |
| |
| ※ 방진가대 설치시 유의사항 |
- 순환펌프(단단 볼트류)일 경우는 SUCTION측 ELBOW SUPPORT를 반드시 방진가대 위에 지지해야 하고, 양흡입펌프일 경우에는 SUCTION 및 DISCHARGE 양쪽 모두 방진가대 위에 지지되어야 한다.
- 펌프에 연결되는 배관에 상부 라인은 스프링 행거로써 지지대어야 한다.
- 제품 사이즈는 구매자의 자료에 따라 당사에서 선정하여 드립니다.
- 제품 사이즈는 설치하는 공간에 따라 임의 변경될 수 있으므로 당사에 문의바랍니다. |
| |
