| 스프링 행거 서포트 VSH 특허:제10-2121689호 축적된 기술을 바탕으로 고객에게 최상의 제품과 서비스를 제공하고 있습니다. |
| |
|
| |
| >> 스프링 행거 서포트 VSH |
|
| |
| >> T 타입 행거 설치 방법 |
T 타입 스프링 써포트와 지지빔과는 볼트와 넛트로 고정함을 원칙으로 하나 지시가 있을 때에는 용접을하여도 좋다.
설치도면에 명시된 위치에 파이프슈를 설치한다.
로드 후렌지가 파이프슈에 꽉 밀착될 때까지 로드칼럼을 돌려 높이를 조절한다. |
| |

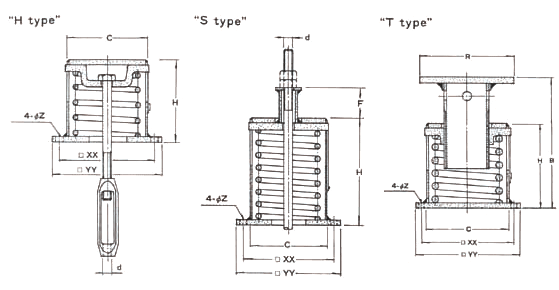

| >> Y,J VARIABLE HANGER 종류 |
 |
| |
 |
| |

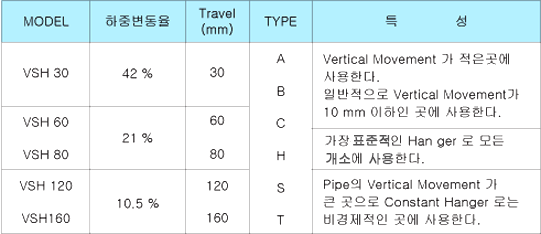

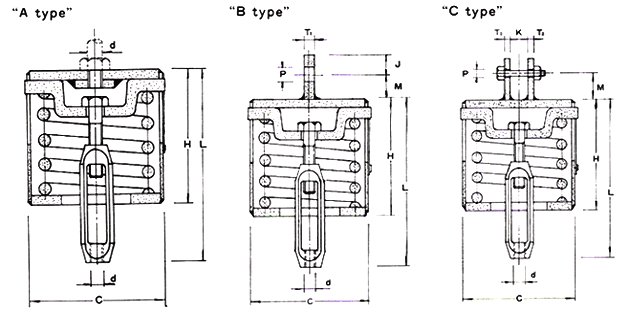

| VSH 30 A, B, C TYPE |
 |
| |
Size
No |
Load
Range
(kg) |
Spring
Const.
(kg/mm) |
Dimensions(mm) |
| H |
L |
C |
d |
T1 |
T2 |
K |
M |
P |
| MIN. |
MAX. |
| 1 |
22.7~38.9 |
0.54 |
110 |
220 |
250 |
114.3 |
UNC-½ |
6 |
6 |
27 |
40 |
18 |
| 2 |
32.9~55.1 |
0.74 |
110 |
220 |
250 |
114.3 |
UNC-½ |
6 |
6 |
27 |
40 |
18 |
| 3 |
43.0~72.0 |
0.96 |
110 |
220 |
250 |
114.3 |
UNC-½ |
6 |
6 |
27 |
40 |
18 |
| 4 |
55.0~92.0 |
1.24 |
135 |
245 |
275 |
139.8 |
UNC-½ |
6 |
6 |
27 |
40 |
18 |
| 5 |
75.0~125 |
1.68 |
135 |
245 |
275 |
139.8 |
UNC-½ |
6 |
6 |
27 |
40 |
18 |
| 6 |
102~170 |
2.28 |
135 |
245 |
275 |
139.8 |
UNC-½ |
6 |
6 |
27 |
40 |
18 |
| 7 |
138~230 |
3.08 |
135 |
285 |
315 |
139.8 |
UNC-⅝ |
6 |
6 |
27 |
40 |
22 |
| 8 |
180~301 |
4.04 |
145 |
295 |
325 |
139.8 |
UNC-⅝ |
6 |
6 |
27 |
40 |
22 |
| 9 |
235~393 |
5.28 |
155 |
300 |
330 |
139.8 |
UNC-⅝ |
6 |
6 |
27 |
40 |
22 |
| 10 |
320~536 |
7.20 |
165 |
295 |
325 |
165.2 |
UNC-¾ |
9 |
9 |
32 |
50 |
26 |
| 11 |
410~684 |
9.12 |
165 |
295 |
325 |
165.2 |
UNC-¾ |
9 |
9 |
32 |
50 |
26 |
| 12 |
530~884 |
11.80 |
185 |
380 |
410 |
216.3 |
UNC-⅞ |
12 |
9 |
32 |
65 |
33 |
| 13 |
719~1,204 |
16.16 |
200 |
395 |
425 |
216.3 |
UNC-1 |
12 |
9 |
32 |
65 |
33 |
| 14 |
900~1,500 |
20.00 |
200 |
400 |
430 |
216.3 |
UNC-1 |
12 |
9 |
35 |
70 |
39 |
| 15 |
1,264~2,116 |
28.40 |
215 |
395 |
425 |
216.3 |
UNC-1 |
12 |
9 |
35 |
70 |
39 |
| 16 |
1,709~2,861 |
38.40 |
225 |
410 |
440 |
267.4 |
UNC-1¼ |
12 |
9 |
35 |
70 |
39 |
| 17 |
2,385~3,993 |
53.60 |
275 |
440 |
470 |
267.4 |
UNC-1½ |
16 |
12 |
48 |
80 |
46 |
| 18 |
3,168~5,304 |
71.20 |
290 |
465 |
495 |
267.4 |
UNC-1¾ |
16 |
12 |
48 |
80 |
52 |
| 19 |
4,183~7,003 |
94.00 |
315 |
510 |
540 |
318.5 |
UNC-2 |
19 |
16 |
60 |
95 |
62 |
| 20 |
5,518~9,238 |
124.00 |
320 |
550 |
580 |
318.5 |
UNC-2¼ |
22 |
16 |
65 |
100 |
70 |
| 21 |
7,743~12,963 |
174.00 |
325 |
505 |
535 |
318.5 |
UNC-2½ |
25 |
19 |
75 |
115 |
78 |
| 22 |
10,021~16,777 |
225.20 |
400 |
550 |
580 |
355.6 |
UNC-2¾ |
36 |
25 |
85 |
150 |
86 |
| 23 |
13,475~22,559 |
302.80 |
400 |
550 |
560 |
355.6 |
UNC-3 |
36 |
25 |
85 |
175 |
91 |
|
| ※ 본 규격 및 치수는 제품의 성능 및 품질개선을 위해 사전 예고 없이 변경될 수 있습니다. |
| |
| |
|
|
