| 수평밀림 방지구 YTR / 2YTR축적된 기술을 바탕으로 고객에게 최상의 제품과 서비스를 제공하고 있습니다. |
| |
|
|
 제품의 구성 |
- 스프링
- STEEL PLATE
- 네오프렌 CUP
- STEEL 와셔, CUP
- BOLT, NUT, ROD BOLT |
| |
| 제품의 용도 |
- 축류형 FAN의 밀림방지용
- 기타 FAN의 밀림방지용
- FAN PART (분리형 공조기) 밀림방지용 |
| |
| 제품의 특성 |
- 모든 FAN의 작동시 반력에 의한 공기의 흐름 반대 방향으로 높은 밀림힘이 발생하는데 이 밀림힘이 장비 자체 중량의 5% 이상을 초과할 경우 장비 자체에 심한 손상을 주게 된다.
- 수평 밀림 방지구를 장비 중앙에 위치하여 양쪽에 대칭으로 균형을 이루게 부착하여 시동시와 정지시에 최대 6mm이동이 허용 되도록 하여야 한다. |
|
|
| |

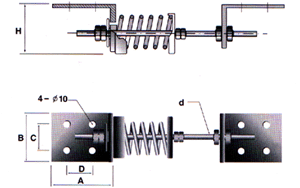

| LOAD SELECTION GUIDE & DIMENSION |
|
| >> YTR |
|
| MODEL |
사용하중
(kg.f) |
변위
(mm) |
스프링상수
(kg.f/mm) |
스프링색상 |
치 수 (단위:mm) |
| A |
B |
C |
D |
E |
F |
| YTR-30 |
30 |
25 |
1.2 |
Orange |
100 |
90 |
60 |
50 |
100 |
M12 |
| YTR-50 |
50 |
25 |
2.0 |
Red |
100 |
90 |
60 |
50 |
100 |
M12 |
| YTR-70 |
70 |
25 |
2.8 |
Black |
100 |
90 |
60 |
50 |
100 |
M12 |
| YTR-100 |
100 |
25 |
4.0 |
Blue |
100 |
90 |
60 |
50 |
100 |
M12 |
| YTR-150 |
150 |
25 |
6.0 |
Brown |
100 |
90 |
60 |
50 |
100 |
M12 |
| YTR-200 |
200 |
25 |
8.0 |
White |
100 |
90 |
60 |
50 |
100 |
M12 |
| YTR-300 |
300 |
25 |
12.0 |
Orange |
100 |
90 |
60 |
50 |
100 |
M16 |
| YTR-400 |
400 |
25 |
16.0 |
Blue |
100 |
90 |
60 |
50 |
100 |
M16 |
| YTR-500 |
500 |
25 |
20.0 |
Green |
100 |
90 |
60 |
50 |
100 |
M16 |
| YTR-600 |
600 |
25 |
24.0 |
Blue |
100 |
90 |
60 |
50 |
100 |
M16 |
| YTR-750 |
750 |
25 |
30.0 |
Black |
100 |
90 |
60 |
50 |
100 |
M16 |
|
| ※ 본 규격 및 치수는 제품의 성능 및 품질개선을 위해 사전 예고 없이 변경될 수 있습니다. |
| |
| >> 2YTR |
|
| MODEL |
사용하중
(kg.f) |
변위
(mm) |
스프링상수
(kg.f/mm) |
스프링색상 |
치 수 (단위:mm) |
| A |
B |
C |
D |
E |
F |
| 2YTR-30 |
30 |
50 |
0.6 |
Orange |
130 |
110 |
70 |
70 |
130 |
M16 |
| 2YTR-45 |
45 |
50 |
0.9 |
Blue |
130 |
110 |
70 |
70 |
130 |
M16 |
| 2YTR-70 |
70 |
50 |
1.4 |
Black |
130 |
110 |
70 |
70 |
130 |
M16 |
| 2YTR-100 |
100 |
50 |
2 |
White |
130 |
110 |
70 |
70 |
130 |
M16 |
| 2YTR-150 |
150 |
50 |
3 |
Red |
130 |
110 |
70 |
70 |
130 |
M16 |
| 2YTR-200 |
200 |
50 |
4 |
Yellow |
130 |
110 |
70 |
70 |
130 |
M16 |
| 2YTR-300 |
300 |
50 |
6 |
Orange |
130 |
110 |
70 |
70 |
130 |
M16 |
| 2YTR-400 |
400 |
50 |
8 |
Pink |
130 |
110 |
70 |
70 |
130 |
M16 |
| 2YTR-500 |
500 |
50 |
10 |
Blue |
130 |
110 |
70 |
70 |
130 |
M16 |
| 2YTR-600 |
600 |
50 |
12 |
Green |
130 |
110 |
70 |
70 |
130 |
M16 |
| 2YTR-750 |
750 |
50 |
15 |
Black |
130 |
110 |
70 |
70 |
130 |
M16 |
| 2YTR-1000 |
1000 |
50 |
20 |
White |
130 |
110 |
70 |
70 |
130 |
M16 |
| 2YTR-1300 |
1300 |
50 |
26 |
Red |
130 |
110 |
70 |
70 |
130 |
M16 |
|
| ※ 본 규격 및 치수는 제품의 성능 및 품질개선을 위해 사전 예고 없이 변경될 수 있습니다. |
| |
