스프링 행거 서포트 VSH 60 H TYPE 특허:제10-2121689호
축적된 기술을 바탕으로 고객에게 최상의 제품과 서비스를 제공하고 있습니다.

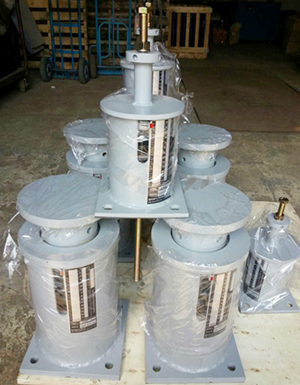

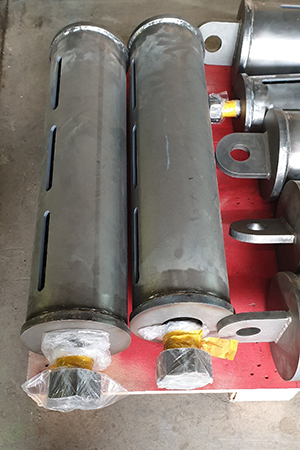

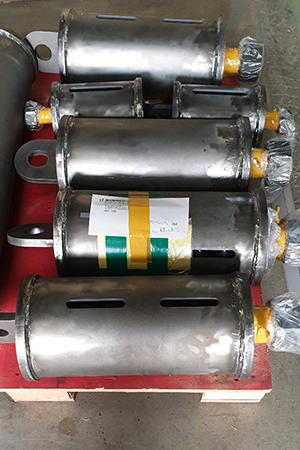

>> 스프링 행거 서포트 VSH 60 H type

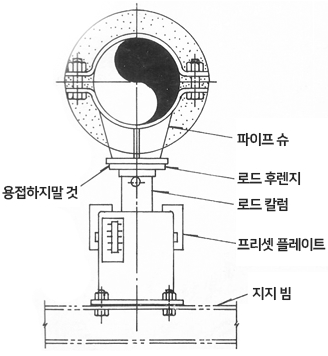

>> T 타입 행거 설치 방법
T 타입 스프링 써포트와 지지빔과는 볼트와 넛트로 고정함을 원칙으로 하나 지시가 있을 때에는 용접을하여도 좋다.
설치도면에 명시된 위치에 파이프슈를 설치한다.
로드 후렌지가 파이프슈에 꽉 밀착될 때까지 로드칼럼을 돌려 높이를 조절한다.

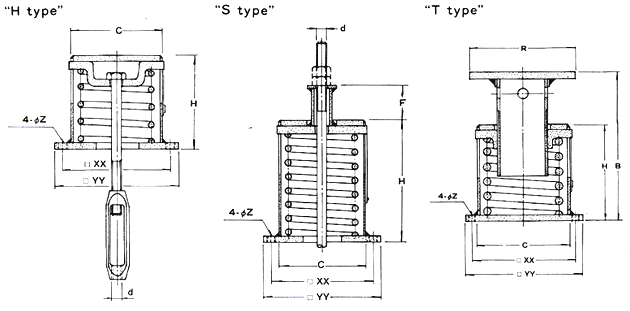

VSH 60 H, S, T TYPE

Size
No		 Load
Range
(kg)		 Spring
Const.
(kg/mm)		 Dimensions(mm)
H B C R XX XY Z d F
MIN. MAX.
1 22.7~38.9 0.27 167 213 264 114.3 100 120 160 18 UNC-½ 93
2 32.9~55.1 0.37 172 218 269 114.3 100 120 160 18 UNC-½ 93
3 43.0~72.0 0.48 161 207 258 114.3 100 120 160 18 UNC-½ 94
4 55.0~92.0 0.62 180 226 277 139.8 130 140 190 22 UNC-½ 95
5 55.0~92.0 0.84 190 236 287 139.8 130 140 190 22 UNC-½ 95
6 102~170 1.14 204 250 301 139.8 130 140 190 22 UNC-½ 91
7 138~230 1.54 214 260 311 139.8 130 140 190 22 UNC-⅝ 91
8 180~301 2.02 209 255 306 139.8 130 140 190 22 UNC-⅝ 91
9 235~393 2.64 227 273 324 165.2 130 140 190 22 UNC-⅝ 93
10 320~536 3.60 240 286 337 165.2 160 160 210 22 UNC-¾ 95
11 410~684 4.56 247 293 344 165.2 160 160 210 22 UNC-¾ 93
12 530~884 5.90 283 355 386 216.3 210 200 260 22 UNC-⅞ 92
13 719~1,204 8.08 284 326 377 216.3 210 200 260 22 UNC-1 96
14 900~1,500 10.00 297 349 400 216.3 210 200 260 22 UNC-1 98
15 1,264~2,116 14.20 332 384 435 216.3 210 200 260 22 UNC-1 98
16 1,709~2,861 19.20 366 418 469 267.4 250 250 320 22 UNC-1¼ 94
17 2,385~3,993 26.80 390 442 493 267.4 250 250 320 22 UNC-1½ 100
18 3,168~5,304 35.60 420 472 523 267.4 250 250 320 22 UNC-1¾ 100
19 4,183~7,003 47.00 450 502 553 318.5 280 280 350 22 UNC-2 100
20 5,518~9,238 62.00 475 527 578 318.5 280 280 350 22 UNC-2¼ 100
21 7,743~12,963 87.00 520 572 623 318.5 280 280 350 22 UNC-2½ 100
22 10,021~16,777 112.60 541 593 644 355.6 320 320 400 22 UNC-2¾ 104
23 13,475~22,559 151.40 632 684 735 355.6 320 320 400 22 UNC-3 103
※ 본 규격 및 치수는 제품의 성능 및 품질개선을 위해 사전 예고 없이 변경될 수 있습니다.
