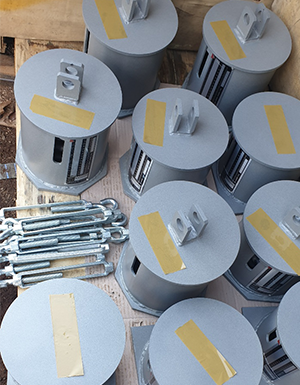

스프링 행거 서포트 VSH 60 A TYPE 특허:제10-2121689호
축적된 기술을 바탕으로 고객에게 최상의 제품과 서비스를 제공하고 있습니다.

스프링 행거 서포트 VSH 60 A TYPE/td>

Size No	Load Range (kg)	Spring Const. (kg/mm)	Dimensions(mm)
			H	L		C	d	T₁	T₂	K	M	P
			H	MIN.	MAX.	C	d	T₁	T₂	K	M	P
1	22.7~38.9	0.27	167	230	290	114.3	UNC-½	6	6	27	40	18
2	32.9~55.1	0.37	172	230	290	114.3	UNC-½	6	6	27	40	18
3	43.0~72.0	0.48	161	230	290	114.3	UNC-½	6	6	27	40	18
4	55.0~92.0	0.62	180	240	300	139.8	UNC-½	6	6	27	40	18
5	55.0~92.0	0.84	190	240	300	139.8	UNC-½	6	6	27	40	18
6	102~170	1.14	204	240	300	139.8	UNC-½	6	6	27	40	18
7	138~230	1.54	214	290	350	139.8	UNC-⅝	6	6	27	40	22
8	180~301	2.02	209	290	350	165.2	UNC-⅝	6	6	27	40	22
9	235~393	2.64	227	290	350	165.2	UNC-⅝	6	6	27	40	22
10	320~536	3.60	240	310	370	165.2	UNC-¾	9	9	32	50	26
11	410~684	4.56	247	310	370	165.2	UNC-¾	9	9	32	50	26
12	530~884	5.90	283	380	440	216.3	UNC-⅞	12	9	32	65	33
13	719~1,204	8.08	284	380	440	216.3	UNC-1	12	9	32	65	33
14	900~1,500	10.00	297	380	440	216.3	UNC-1	12	9	35	70	39
15	1,264~2,116	14.20	332	390	450	216.3	UNC-1	12	9	35	70	39
16	1,709~2,861	19.20	366	420	480	267.4	UNC-1¼	12	9	35	70	39
17	2,385~3,993	26.80	390	470	530	267.4	UNC-1½	16	12	48	80	46
18	3,168~5,304	35.60	420	490	550	267.4	UNC-1¾	16	12	48	80	52
19	4,183~7,003	47.00	450	530	590	318.5	UNC-2	19	16	60	95	62
20	5,518~9,238	62.00	475	580	640	318.5	UNC-2¼	22	16	65	100	70
21	7,743~12,963	87.00	520	650	710	318.5	UNC-2½	25	19	75	115	78
22	10,021~16,777	112.60	541	700	760	355.6	UNC-2¾	36	25	85	150	86
23	13,475~22,559	151.40	632	800	860	355.6	UNC-3	36	25	85	175	91

※ 본 규격 및 치수는 제품의 성능 및 품질개선을 위해 사전 예고 없이 변경될 수 있습니다.
