방진 고무 마운트 YJV축적된 기술을 바탕으로 고객에게 최상의 제품과 서비스를 제공하고 있습니다.
제품의 구성
- STEEL PLATE
- 고정용 너트, 볼트
- 네오프렌 RUBBER
- 와셔
제품의 용도
- 펌프 및 소형 송풍기 방진용
- 기타 견고한 바닥에 설치되는 각종 진동체의 방진용
제품의 특성
- 방진고무마운트는 변위량이 크기 때문에 RPM이 다소 낮은 기기라 할 경우라도 설치가 가능한 제품이다
- PLATE 가 고무에 내장되어 있어 고무와의 이완을 방지하며 PLATE상하에 방진패드를 부착한 결과가 되어 고체음을 차단하고 너트가 상부 PLATE에 용접되어 설치가 용이하고 브라켓트를 설치하지 않고 직접 앙카를 할 수 있도록 한 제품이다.

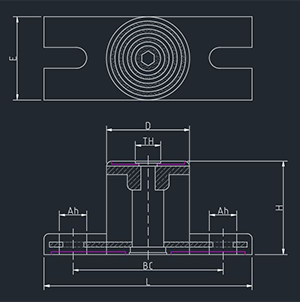

LOAD SELECTION GUIDE & DIMENSION
MODEL
사용하중
(kg.f)
변위
(mm)
스프링상수
(kg.f/mm)
치 수 (단위:mm)
L
H
BC
D
E
TH
Ah
YJV-40
100
6.0
16.6
96
40
77
40
40
M10
Φ10
YJV-60
200
6.3
31.7
120
50
97
60
75
M12
Φ12
YJV-80
300
6.3
47.6
155
55
134
80
90
M12
Φ12
YJV-100
500
6.3
79.3
176
60
144
100
115
M16
Φ16
YJV-120
800
6.8
126.9
206
60
180
113
120
M16
Φ16
※ 본 규격 및 치수는 제품의 성능 및 품질개선을 위해 사전 예고 없이 변경될 수 있습니다.
