입상관 마운트 YDP축적된 기술을 바탕으로 고객에게 최상의 제품과 서비스를 제공하고 있습니다. |
|
|
|
|
제품의 구성 |
- 스틸 플레이트
- 네오프렌
- 볼트 및 너트
- 찬넬 |
|
제품의 용도 |
- 입상관 방진용
- 기타 수평배관 방진용 |
|
제품의 특성 |
- 입상관의 팽창과 수축시 발생하는 응력에 의한 소음 및 진동을 방지
- 유체압력에 의한 수평, 수직방향의 고체음 차단에 용이 |
|
|
|
YDP 앵카 및 가이드 선정표 |
|
|
파이프규격
(mm) |
앵카추천규격
10~12kg/cm YDP |
가이드추천규격
YDP |
가이드간격
(직선배관)(m) |
앵카간격
(off-set)(m) |
25 |
75 |
75 |
12 |
7 |
32 |
75 |
75 |
12 |
7 |
40 |
75 |
75 |
12 |
7 |
50 |
75 |
75 |
12 |
7 |
65 |
200 |
75 |
12 |
9 |
80 |
200 |
75 |
12 |
11 |
100 |
200 |
75 |
12 |
11 |
125 |
200 |
75 |
12 |
11 |
150 |
350 |
200 |
12 |
11 |
200 |
350 |
200 |
12 |
15 |
250 |
350 |
200 |
18 |
18 |
300 |
600 |
200 |
22 |
22 |
350 |
600 |
350 |
26 |
26 |
400 |
600 |
350 |
26 |
26 |
450 |
800 |
350 |
26 |
26 |
500 |
800 |
350 |
36 |
26 |
600 |
특수설계요구 |
350 |
36 |
36 |
650 |
600 |
36 |
36 |
700 |
600 |
36 |
36 |
750 |
600 |
36 |
36 |
|
|
LOAD SELECTION GUIDE & DIMENSION |
|
|
MODEL |
사용하중 |
변위량 |
스프링상수 |
적용 PIPE |
치 수 (단위:mm) |
N |
kg.f |
mm |
N/mm |
kg.f/mm |
Anchor |
Guide |
H |
W |
L |
M |
YDP-75 |
2,450 |
250 |
3.0 |
816.7 |
83.3 |
25~50 |
25~125 |
114 |
75 |
75 |
M12 |
YDP-200 |
14,700 |
1,500 |
3.0 |
4,900.0 |
500.0 |
65~125 |
150~300 |
190 |
125 |
125 |
M16 |
YDP-350 |
53,900 |
5,500 |
3.0 |
17,966.7 |
1,833.3 |
150~300 |
350~600 |
178 |
150 |
150 |
M20 |
YDP-600 |
147,000 |
15,000 |
3.0 |
49,000.0 |
5,000.0 |
350~400 |
650~800 |
280 |
200 |
200 |
M24 |
YDP-800 |
245,000 |
25,000 |
3.0 |
81,666.7 |
8,333.0 |
450~500 |
800이상 |
343 |
250 |
250 |
M24 |
|
※ 본 규격 및 치수는 제품의 성능 및 품질개선을 위해 사전 예고 없이 변경될 수 있습니다. |
|

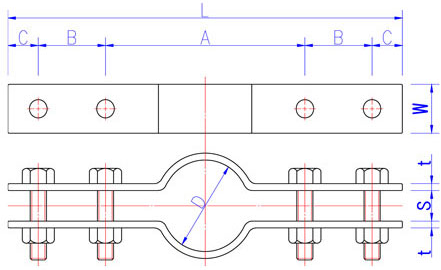

입상관 방진용 CLAMP |
|
|
|
아래표는 표준 Size이며 - 현장 PIT에 따라 길이조정(크게)이 가능함. |
호칭경 |
D |
A |
C |
표준(L) |
최소(L) |
S |
t |
W |
BOLT |
비고 |
25 |
34 |
94 |
30 |
270 |
235 |
20 |
6 |
38 |
1/2"X50 L |
|
32 |
43 |
103 |
30 |
280 |
243 |
25 |
6 |
38 |
1/2"X50 L |
|
40 |
49 |
109 |
30 |
290 |
249 |
25 |
6 |
38 |
1/2"X50 L |
|
50 |
61 |
121 |
30 |
310 |
260 |
25 |
6 |
38 |
1/2"X50 L |
|
65 |
76 |
136 |
30 |
350 |
277 |
25 |
6 |
38 |
1/2"X50 L |
|
80 |
89 |
149 |
30 |
390 |
290 |
25 |
6 |
38 |
1/2"X50 L |
|
|
100 |
114 |
194 |
30 |
460 |
365 |
30 |
9 |
50 |
5/8"X75 L |
|
125 |
140 |
220 |
30 |
490 |
390 |
30 |
9 |
50 |
5/8"X75 L |
|
|
150 |
165 |
265 |
30 |
560 |
473 |
30 |
12 |
65 |
3/4"X90 L |
|
200 |
216 |
316 |
30 |
610 |
520 |
30 |
12 |
65 |
3/4"X90 L |
|
|
250 |
267 |
387 |
30 |
710 |
673 |
36 |
16 |
75 |
7/8"X110 L |
|
300 |
319 |
439 |
30 |
750 |
724 |
36 |
16 |
75 |
7/8"X110 L |
|
350 |
356 |
476 |
35 |
790 |
756 |
36 |
16 |
75 |
7/8"X110 L |
|
|
400 |
407 |
557 |
35 |
940 |
810 |
45 |
19 |
100 |
1"X125 L |
|
450 |
457 |
607 |
30 |
1050 |
856 |
45 |
19 |
100 |
1"X125 L |
|
500 |
508 |
658 |
30 |
1150 |
910 |
45 |
19 |
100 |
1"X125 L |
|
|
※ 본 규격 및 치수는 제품의 성능 및 품질개선을 위해 사전 예고 없이 변경될 수 있습니다. |
|
