| 방진 에어 마운트축적된 기술을 바탕으로 고객에게 최상의 제품과 서비스를 제공하고 있습니다. |
| |
|
|
| |
 제품의 용도 |
- 대형 기계류(프레스 및 단조 해머 등)동적 하중이 큰 설비의 충격 절연
- 정밀 기계, 측정/시험장비의 진동 절연
- 회전 기계(터빈, 공기 압축기 등)의 진동 절연
- 공조기 및 방진 가대 진동 절연 |
| |
| 제품의 특성 |
- 공기 주입식(2~6kgf/㎠)전용 방진재
- 고유가 전동수가 2.5~9.5Hz로 저진동 및 고진동에 탁월한 성능 발휘
- 고정볼트로 기계에 취부, 기초판 Non-Slip판 앵커링 불필요
- 제품은 고무(Neoprene)와 금속으로 구성되며, 공기 밀봉식으로 별도의 연결라인이 필요없고, 타이어 공기
..주입기로 공기 주입이 가능 |
|
|
| |
| LOAD SELECTION GUIDE & DIMENSION |
|
|
| Model |
상용
하중범위
(kgf) |
최대압력
(kgf/㎠) |
최대
상용
변위
(mm) |
고유
진동수
(Hz) |
Dimension(mm) |
무게
(Kg) |
| D |
d |
H |
h |
L |
l |
M |
m |
| YJAM-50 |
10~40 |
3 |
±3 |
6.3~9.2 |
φ76.3 |
φ36 |
65 |
5.2 |
110 |
80 |
M10 |
φ12 |
0.5 |
| YJAM-100 |
90~250 |
6 |
±3 |
4.6~6.8 |
φ114.3 |
φ64 |
65 |
5.2 |
140 |
110 |
M12 |
φ12 |
1.4 |
| YJAM-150 |
100~500 |
6 |
±5 |
3.7~5.9 |
φ165.2 |
φ82 |
95 |
7 |
200 |
160 |
M16 |
φ13 |
3.7 |
| YJAM-200 |
280~1,000 |
6 |
±5 |
3.5~5.7 |
φ216.5 |
φ124 |
95 |
7 |
250 |
200 |
M16 |
φ15 |
6.5 |
| YJAM-300 |
1,000~3,000 |
6 |
±5 |
2.5~3.7 |
φ355.6 |
φ204 |
95 |
7 |
390 |
330 |
M20 |
φ15 |
14.1 |
|
| ※ 본 규격 및 치수는 제품의 성능 및 품질개선을 위해 사전 예고 없이 변경될 수 있습니다. |
| |

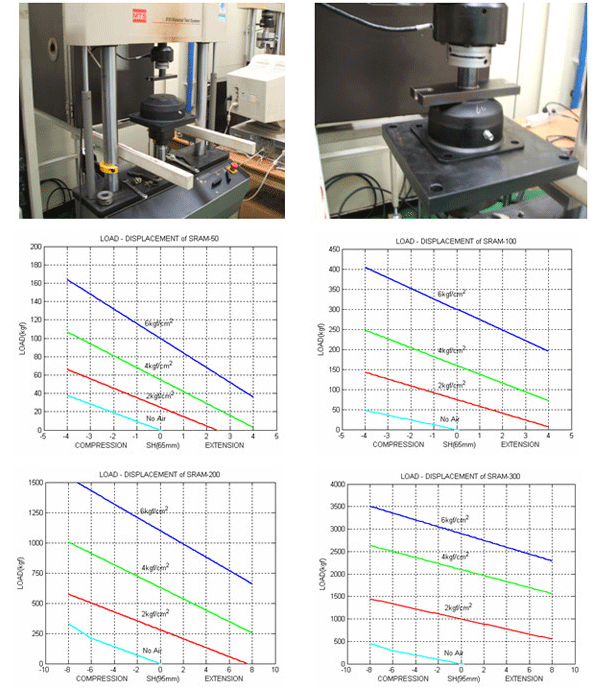

| 하중 - 변위 시험 |
|
|
 |
| |
| 설치시 주의사항 |
- 작동 온도 범위는 -10℃ ~ 80℃ 범위
- 고온의 금속, 기름 산 등이 사용되는 경우 덮개를 사용하여 제품을 보호해야 한다.
- 상온의 암소, 건조한 곳에 저장한다.
- 허용 변위, 횡 방향 안정성, 무게 중심의 위치 및 설비의 가동과 정지 시 공진과 변위 등을 고려해야 함으로 당사 기술 관계자와 협의 하여야 한다. |
| |
|
|
