| 방진 스프링마운트 YAM축적된 기술을 바탕으로 고객에게 최상의 제품과 서비스를 제공하고 있습니다. |
| |
|
|
| |

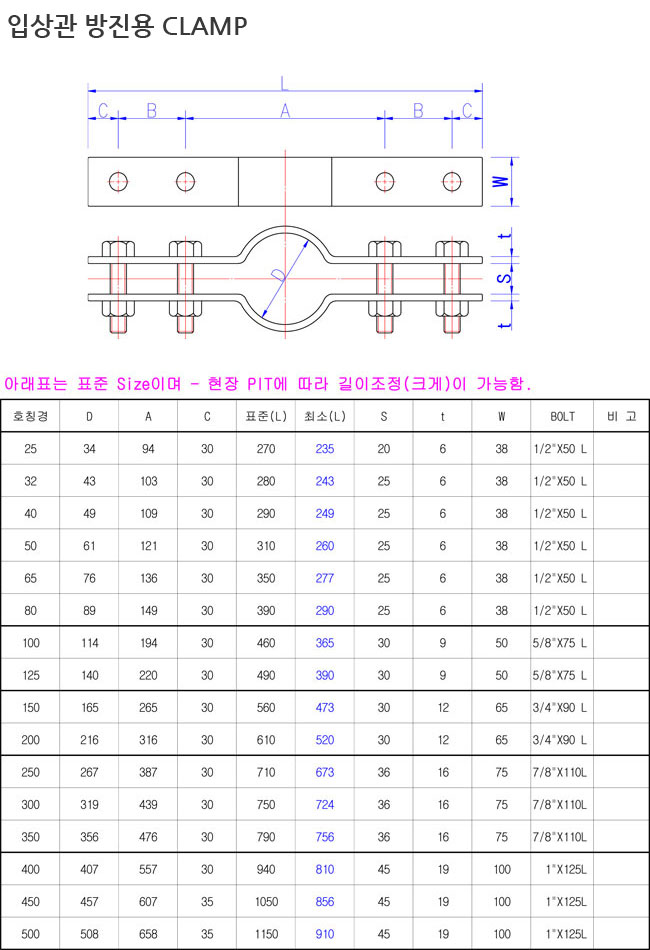

 제품의 구성 |
- 스틸 플레이트
- 네오프렌
- 볼트 및 너트
- 찬넬 |
| |
| 제품의 용도 |
- 입상관 방진용
- 기타 수평배관 방진용 |
| |
| 제품의 특성 |
- 입상관의 팽창과 수축시 발생하는 응력에 의한 소음 및 진동을 방지
유체압력에 의한 수평, 수직방향의 고체음 차단에 용이 |
|
|
| |
| YDP 앵카 및 가이드 선정표 |
|
|
파이프규격
(mm) |
앵카추천규격
10~12kg/cm YDP |
가이드추천규격
YDP- |
가이드간격
(직선배관)(m) |
앵카간격
(off-set)(m) |
| 25 |
75 |
75 |
12 |
7 |
| 32 |
75 |
75 |
12 |
7 |
| 40 |
75 |
75 |
12 |
7 |
| 50 |
75 |
75 |
12 |
7 |
| 65 |
200 |
75 |
12 |
9 |
| 80 |
200 |
75 |
12 |
11 |
| 100 |
200 |
75 |
12 |
11 |
| 125 |
200 |
75 |
15 |
11 |
| 150 |
350 |
200 |
15 |
11 |
| 200 |
350 |
200 |
15 |
15 |
| 250 |
350 |
200 |
18 |
18 |
| 300 |
600 |
200 |
22 |
22 |
| 350 |
600 |
350 |
26 |
26 |
| 400 |
600 |
350 |
26 |
26 |
| 450 |
800 |
350 |
26 |
26 |
| 500 |
800 |
350 |
36 |
26 |
| 600 |
특수설계요구 |
350 |
36 |
36 |
| 650 |
600 |
36 |
36 |
| 700 |
600 |
36 |
36 |
| 750 |
600 |
36 |
36 |
|
| |
| LOAD SELECTION GUIDE & DIMENSION |
|
|
| MODEL |
사용하중 |
변위량
(mm) |
스프링상수 |
적용 PIPE |
치 수 (단위:mm) |
| N |
kg.f |
N/mm |
kg.f/mm |
Anchor |
Guide |
H |
W |
L |
M |
| YDP-75 |
2,450 |
250 |
3.0 |
816.7 |
83.3 |
25~50 |
25~125 |
114 |
75 |
75 |
M12 |
| YDP-200 |
14,700 |
1,500 |
3.0 |
4,900.0 |
500.0 |
65~125 |
150~300 |
190 |
125 |
125 |
M16 |
| YDP-350 |
53,900 |
5,500 |
3.0 |
17,966.7 |
1,833.3 |
150~300 |
350~600 |
178 |
150 |
150 |
M20 |
| YDP-600 |
147,000 |
15,000 |
3.0 |
49,000.0 |
5,000.0 |
350~400 |
650~800 |
280 |
200 |
200 |
M24 |
| YDP-800 |
245,000 |
25,000 |
3.0 |
81,666.7 |
8,333.0 |
450~500 |
800이상 |
343 |
250 |
250 |
M24 |
|
| ※ 본 규격 및 치수는 제품의 성능 및 품질개선을 위해 사전 예고 없이 변경될 수 있습니다. |
| |
 |
| |
|
|
