제품의 구성

- 상하부의 보강철판
- NR 네오프렌 패드
- 볼트

제품의 용도

- 공조장비 수평 배관 방진용

제품의 특성

- 네오프렌 고무와 보강철판으로 이루어진 형태
- 실내외 및 주위환경변화의 내산성, 내후성, 내유성에 강하고 하중을 받을 시 변위는 7mm까지의 정적 변위 를 가진 모델
- 진동으로 인한 고체음 차단에 효과적이며 설치가 용이

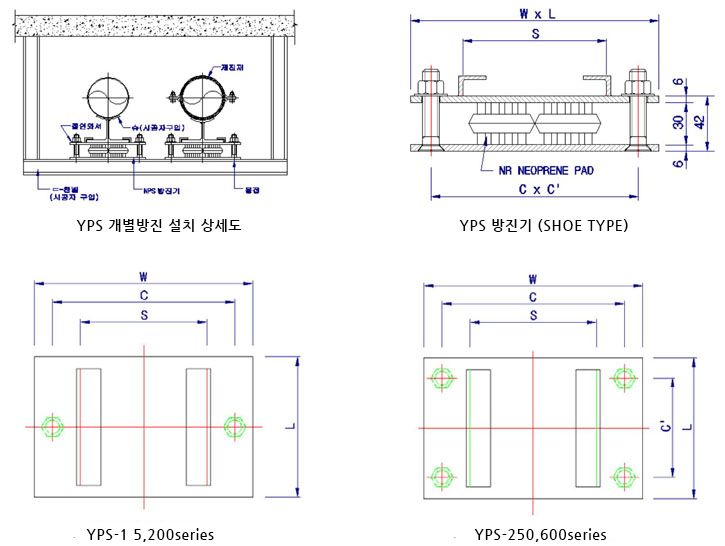

상세도

LOAD SELECTION GUIDE & DIMENSION

MODEL	관경	NR	사용하중	W	L	S	C	C¹	슈(폭)	BOLT
MODEL	관경	MODEL	kg.f	W	L	S	C	C¹	슈(폭)	BOLT
YPS-15	Ø15	NR-100X50X30	200	150	100	80	117	-	75	M10X2
YPS-20	Ø20	NR-100X50X30	200	150	100	80	117	-	75	M10X2
YPS-25	Ø25	NR-100X50X30	200	150	100	80	117	-	75	M10X2
YPS-32	Ø32	NR-100X50X30	200	150	100	80	117	-	75	M10X2
YPS-40	Ø40	NR-100X50X30	200	150	100	80	117	-	75	M10X2
YPS-50	Ø50	NR-100X50X30	200	150	100	80	117	-	75	M10X2
YPS-65	Ø65	NR-100X50X30	200	150	100	80	117	-	75	M10X2
YPS-80	Ø80	NR-100X50X30	200	180	100	105	147	-	100	M10X2
YPS-100	Ø100	NR-100X50X30	200	180	100	105	147	-	100	M10X2
YPS-125	Ø125	NR-100X50X30	200	180	100	105	147	-	100	M10X2
YPS-150	Ø150	NR-100X100X30	400	180	100	105	147	-	100	M10X2
YPS-200	Ø200	NR-100X100X30	400	180	100	105	147	-	100	M10X2
YPS-250	Ø250	NR-150X150X30	900	230	150	105	197	120	100	M10X4
YPS-300	Ø300	NR-150X150X30	900	230	150	105	197	120	100	M10X4
YPS-350	Ø350	NR-200X150X30	1200	250	200	155	219	140	150	M10X4
YPS-400	Ø400	NR-200X150X30	1200	250	200	155	219	140	150	M10X4
YPS-450	Ø450	NR-250X200X30	2000	300	250	155	250	200	150	M10X4
YPS-500	Ø500	NR-250X200X30	2000	300	250	155	250	200	150	M10X4
YPS-550	Ø550	NR-300X200X30	2400	300	300	155	250	250	150	M10X4
YPS-600	Ø600	NR-300X200X30	2400	300	300	155	250	250	150	M10X4

※ 본 규격 및 치수는 제품의 성능 및 품질개선을 위해 사전 예고 없이 변경될 수 있습니다.
