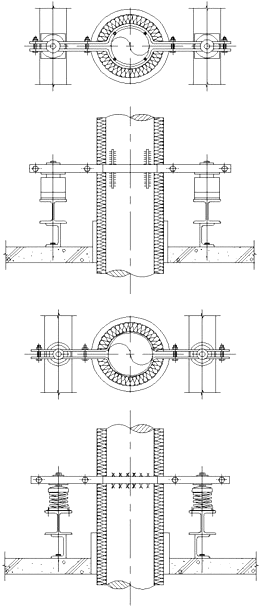

 제품의 구성 |
- 입상관 Anchor Clamp
- 입상관 Guide Clamp |
| |
| 제품의 용도 |
| - 입상관 방진기（PDA, SAM）쳬결용 |
| |
| 제품의 특성 |
- 강관용 : 55400
- 동관용 : COPPER
- 스테 인레스관용 : STS3O4 |
| |
| LOAD SELECTION GUIDE & DIMENSION |
|
PIPE
(A) |
Dimension(mm) |
| 안쪽볼트B |
가대중심C |
바깥볼트D |
표준길이L |
최소길이L |
| 25A |
94 |
144 |
194 |
224 |
200 |
| 32A |
103 |
153 |
250 |
280 |
210 |
| 40A |
109 |
159 |
250 |
280 |
220 |
| 50A |
121 |
171 |
250 |
280 |
230 |
| 65A |
136 |
186 |
250 |
280 |
250 |
| 80A |
169 |
239 |
250 |
280 |
260 |
| 100A |
194 |
264 |
380 |
410 |
330 |
| 125A |
220 |
290 |
380 |
410 |
360 |
| 150A |
255 |
335 |
490 |
530 |
430 |
| 200A |
306 |
386 |
490 |
530 |
480 |
| 250A |
387 |
487 |
620 |
660 |
560 |
| 300A |
439 |
539 |
620 |
660 |
610 |
| 350A |
476 |
576 |
720 |
760 |
660 |
| 400A |
547 |
697 |
770 |
820 |
750 |
| 450A |
597 |
747 |
770 |
820 |
800 |
| 500A |
648 |
798 |
970 |
1020 |
850 |
| 550A |
702 |
852 |
1020 |
1070 |
900 |
| 600A |
782 |
982 |
1240 |
1290 |
1050 |
| 650A |
835 |
1035 |
1340 |
1390 |
1100 |
| 700A |
915 |
1115 |
1380 |
1450 |
1220 |
| 750A |
966 |
1166 |
1430 |
1500 |
1280 |
| 800A |
1012 |
1212 |
1480 |
1550 |
1400 |
| 850A |
1064 |
1264 |
1530 |
1600 |
1450 |
| 900A |
1114 |
1314 |
1630 |
1700 |
1550 |
| 950A |
1165 |
1365 |
1680 |
1750 |
1600 |
| 1000A |
1266 |
1516 |
1720 |
1800 |
1700 |
|
| ※ 본 규격 및 치수는 제품의 성능 및 품질개선을 위해 사전 예고 없이 변경될 수 있습니다. |
