| YSIV 횡방향 흔들림방지버팀대축적된 기술을 바탕으로 고객에게 최상의 제품과 서비스를 제공하고 있습니다. |
| |
 |
|
| |
 제품의 구성 |
- 건물부착장치(YSI-S) : 구상흑연주철
- 지지대(YSI-P): 탄소 강관 K S D 3562
- 배관연결장치어댑터 (YSI-A) : 구상흑연주철
- 배관연결장치 (YSI-C) : 압연강재 (40A~200A)
- 지지대고정장치 : 전단볼트 (40~45N· m) |
|
|
| |
|
 |
| |

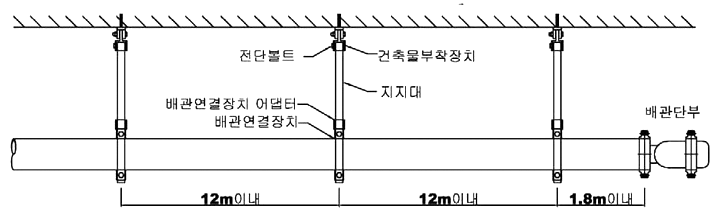

 횡방향 흔들림 방지 버팀대는 배관구경에 관계없이 모든 주배관, 교차배관에 설치하여야 하며, 가지배관 및 기타 배관에는
배관구경 65mm 이상인 배관에 설치하여야 한다.
횡방향 흔들림 방지 버팀대의 설계하중은 설치된 위치의 좌우 6m를 포함한 12m내의 배관에 작용하는 횡방향 수평지진
하중으로 산정한다.
버팀대의 간격은 중심선 기준으로 최대간격이 12m를 초과하지 않아야 한다.
마지막 버팀대와 배관 단부 사이의 거리는 1.8m를 초과하지 않아야 한다.
버팀대의 세장비(L/r)는 300을 초과해서는 안된다(L:버팀대의 길이, r: 최소회전반경) |
| |
| LOAD SELECTION GUIDE & DIMENSION |
|
|
| MODEL |
관경 |
정격하중 |
설치 각도별 사용하중(kg.f) |
지지대 |
| (kg.f) |
30˚ |
45˚ |
60˚ |
90˚ |
KS D 3562 |
| YSIV-40 |
Ø40 |
454 |
227 |
321 |
393 |
454 |
25A |
| YSIV-50 |
Ø50 |
454 |
227 |
321 |
393 |
454 |
25A |
| YSIV-65 |
Ø65 |
454 |
227 |
321 |
393 |
454 |
25A |
| YSIV-80 |
Ø80 |
454 |
227 |
321 |
393 |
454 |
25A |
| YSIV-100 |
Ø100 |
454 |
227 |
321 |
393 |
454 |
25A |
| YSIV-125 |
Ø125 |
726 |
363 |
514 |
629 |
726 |
25A |
| YSIV-150 |
Ø150 |
726 |
363 |
514 |
629 |
726 |
25A |
| YSIV-200 |
Ø200 |
915 |
457 |
647 |
792 |
915 |
25A |
|
※ 본 규격 및 치수는 제품의 성능 및 품질개선을 위해 사전 예고 없이 변경될 수 있습니다.
※ 지지대 길이 현장 맞춤 |
| |
