| YSIH 종방향 흔들림방지버팀대축적된 기술을 바탕으로 고객에게 최상의 제품과 서비스를 제공하고 있습니다. |
| |
 |
|
| |
 제품의 구성 |
- 건물부착장치(YSI-S) : 구상흑연주철
- 지지대(YSI-P): 탄소 강관 K S D 3562
- 배관연결장치어댑터 (YSI-A) : ,구상흑연주철
- 배관연결장치 (YSI-C) : 압연강재 (40A~200A)
- 지지대고정장치 : 전단볼트 (40~45N· m) |
|
|
| |
|
 |
| |
 종방흔들림 버팀대의 수평지진하중 산정시 버팀대의 모든 가지배관을 포함하여야 한다.

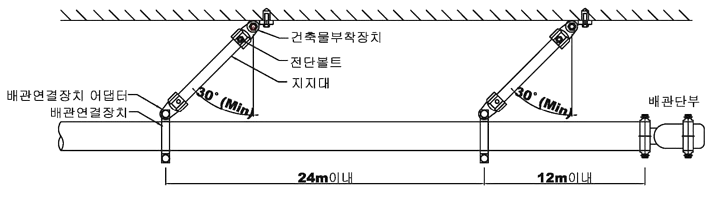

종방향 흔들림 방지 버팀대의 설계하중은 설치된 위치의 좌우 12m를 포함하 24m내의 배관에 작용하는 수평지진 하중으로
산정한다.
주배관 및 교차배관에 설치된 종방향 흔들림 방지 버팀대의 간격은 24m를 넘지 않아야 한다.
마지막 버팀대와 배관 단부 사이의 거리는 12m를 초과하지 않아야 한다.
버팀대의 세장비(L/r)는 300을 초과해서는 안된다(L:버팀대의 길이, r: 최소회전반경) |
| |
| LOAD SELECTION GUIDE & DIMENSION |
|
|
| MODEL |
관경 |
정격하중 |
설치 각도별 사용하중(kg.f) |
지지대 |
| (kg.f) |
30˚ |
45˚ |
60˚ |
90˚ |
KS D 3562 |
| YSIH-40 |
Ø40 |
454 |
227 |
321 |
393 |
454 |
25A |
| YSIH-50 |
Ø50 |
454 |
227 |
321 |
393 |
454 |
25A |
| YSIH-65 |
Ø65 |
454 |
227 |
321 |
393 |
454 |
25A |
| YSIH-80 |
Ø80 |
454 |
227 |
321 |
393 |
454 |
25A |
| YSIH-100 |
Ø100 |
454 |
227 |
321 |
393 |
454 |
25A |
| YSIH-125 |
Ø125 |
726 |
363 |
514 |
629 |
726 |
25A |
| YSIH-150 |
Ø150 |
726 |
363 |
514 |
629 |
726 |
25A |
| YSIH-200 |
Ø200 |
915 |
457 |
647 |
792 |
915 |
25A |
|
※ 본 규격 및 치수는 제품의 성능 및 품질개선을 위해 사전 예고 없이 변경될 수 있습니다.
※ 지지대 길이 현장 맞춤 |
| |
