| 스프링쿨러(SP-JOINT)축적된 기술을 바탕으로 고객에게 최상의 제품과 서비스를 제공하고 있습니다. |
| |
 플렉시블 죠인트 복식(EXCELLENCE OF FLEXIBLE JOINT) |
|
| 1. 구조와 기능 |
- 유연성 : 협소한 장소와 장애물이 많은 장소에서도 손쉽게 설치할 수 있어 작업 효율 성이 대폭 개선됩니다.
- 구조성 : 일체조립시스템의 단순구조로 누구나 손쉽게 설치할 수 있습니다.
- 위치조정성 : 고르지 않은 천정면에도 상, 하, 좌, 우 위치조정이 용이하여 질 높은 시공이 보장됩니다. |
| |
| 2. 품질 |
- 내식성 : 우수한 내식자재 사용 및 이중금속간의 확실한 전위부식방지 구조를 실현하여 내부식성이 우수합니다.
- 하자성 : 과학적 패킹, 절연구조로 하자요인이 없어 사후관리에 부담이 없습니다.
각종 국제적 품질인증 시스템과 첨단설비 하에서 생산되므로 우수한 품질을 보장 합니다. |
| |
| 3. 경제성 |
- 공기단축 : 단순명료한 설치구조로 작업 생산성이 높아 강관공법 대비 평균4배 이상의 공기 압축이 가능합니다
- 인건비절감 : 전문배관공이 아니어도 쉽게 시공할 수 있어 인건비 절감은 물론 시공자 조달 용이합니다.
- 가격경제성 : 전문회사에서 표준화 양산되어 가격이 저렴합니다. |
| |

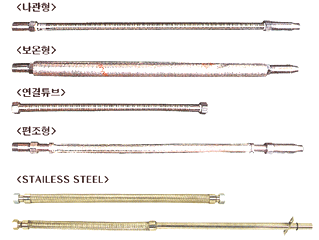

| SP-JOINT의 종류(TYPE OF SP-JOINT) |
|
 |
| |
| 부품목록(PART LIST) |
|
| NO. |
부품명(PART NAME) |
재질(MATERIAL) |
수량(Q'TY) |
사양(SPEC) |
| 1 |
플렉시블 튜브(FLEXIBLETUBE) |
ST304,316L |
1 |
0.3T |
| 2 |
너트(NUT) |
SS41 |
2 |
아연도금(ZN PLATE) |
| 3 |
절연링(ISOLATION RING) |
NYLON66 |
2 |
|
| 4 |
오링(O-RING) |
NBR |
2 |
|
| 5 |
레듀사(REDUCER) |
SPP, BRASS |
1 |
아연도금(ZN PLATE) |
| 6 |
니플(NIPPLE) |
SPP |
1 |
아연도금(ZN PLATE) |
| 7 |
브라켓트-L(BRACKET-L) |
SS41 |
1 |
아연도금(ZN PLATE) |
| 8 |
브라켓트-S(BRAKET-S) |
SS41 |
1 |
아연도금(ZN PLATE) |
| 9 |
사각바(SQUARE BAR) |
SS41 |
1 |
아연도금(ZN PLATE) |
|
| |
| 표준길이(STANDARD LENGTH) |
|
| MODEL NO. |
SPJ-700 |
SPJ-1000 |
SPJ-1200 |
SPJ-1500 |
SPJ-1800 |
SPJ-2000 |
SPJ-2500 |
SPJ-3000 |
SPJ-3500 |
SPJ-4000 |
| LENGTH |
700L |
1000L |
1200L |
1500L |
1800L |
2000L |
2500L |
3000L |
3500L |
4000L |
|
| ※ 본 규격 및 치수는 제품의 성능 및 품질개선을 위해 사전 예고 없이 변경될 수 있습니다. |
| |
| 성능실험 및 결과 |
|
| 한국 소방안전공사 성능 인정 시험 |
| |
| NO. |
시험과목 |
기준(소방법) |
시험결과 |
| 1 |
내압시험 |
최고압력 (14kgf/㎠)에서 변형, 파손 누수 등이 없을 것 . |
이상없음 |
| 2 |
진동시험 |
진폭5mm, 진동 25회/sec로 6시간 진동시 풀림, 누수 등이 없을 것. |
이상없음 |
| 3 |
수격시험 |
3.5gkf/㎠로연속 4000회 수격후 최고사용 압력의
1.5배(gkf/㎠)로 5분후 누수 없을 것. |
이상없음 |
| 4 |
굴곡시험 |
90도각도로 20회 반복시험시 누수 없을 것. |
이상없음 |
| 5 |
반복시험 |
최고사용압력을 2000회 이상 반복후 10분후 튜부길이의 변형이 없을 것. |
이상없음 |
| 6 |
내식시험 |
KDS9502(염수분무시험방법)에의한 8시간 분무.
16시간방치로 5회 실시할 시 부식되지 않을 것. |
이상없음 |
| 7 |
파괴시험 |
최고사용압력의 4배(56kgf/㎠)의 수압을 가하여 파괴되지 않을 것. |
이상없음 |
| 8 |
전기절연시험 |
헤드체결부, 주관 체결부와 스테인레스 플렉시블 주름관에 직류500V를
통전하였을때 절연저항이 0.4Ω 이상이어야 할 것. |
이상없음 |
|
| |
