소방용 유량계축적된 기술을 바탕으로 고객에게 최상의 제품과 서비스를 제공하고 있습니다. |
|
|
|
|
|
|
SS-101 (나사식) |
|
SS-102/103 (플랜지식) |
|
SS-104 (그루브식) |
|
|
제품의 특성 |
- 고압, 과부하에도 잘 견디도록 구조가 간단하며 압력손실이 적은 장점이 있다.
- 배관 내 순간유량 측정을 별도 환산 없이 간단명료하게 읽을 수 있다.
- 배관에서 분리가 간단하여 유지, 보수가 용이하다.
- 설치 공간이 별로 필요치 않고 간단하다.
- 설치 후 파손의 우려와 위험이 없다.
- 유량측정의 정확도를 위해 배관상 일정 이상의 직관부를 필요로 한다. |
|
사양 |
|
형식 No |
SS-101 |
SS-102 |
SS-103 |
SS-104 |
적용유체 |
물, 기체 |
적용압력 |
MAX. 10kg/㎠ |
MAX. 10kg/㎠ |
MAX. 20kg/㎠ |
MAX. 10kg/㎠ |
적용온도 |
상온(0℃ ~ 50℃) |
내압시험 |
수압 MAX. 20kg/㎠ |
수압 MAX. 20kg/㎠ |
수압 MAX. 40kg/㎠ |
수압 MAX. 40kg/㎠ |
접속방식 |
KS 관용 테이퍼 |
KS 10K FF 플랜지 |
KS 20K FF 플랜지 |
홈조인트 |
최대정밀도 |
±2.0% (최대 유량시) |
주요
재질 |
BODY |
SS275 or Ductile Iron |
ORIFICE |
SS 275 |
METER BASE |
SS 275 |
METER COVER |
STS 304 |
FLOAT |
STS 304 |
PACKING |
EPDM |
|
※ 본 규격 및 치수는 제품의 성능 및 품질개선을 위해 사전 예고 없이 변경될 수 있습니다. |
|

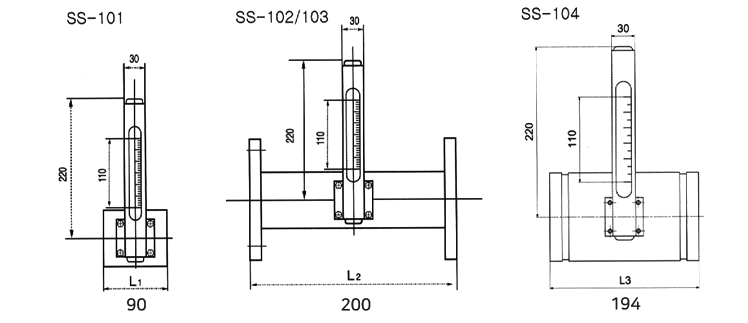

도해 |
|
|
|
치수 (단위 : mm) |
|
형식 No |
SS-101 |
SS-102/103 |
SS-104 |
SIZE |
L1 |
L2 |
L3 |
32A (1 ¼") |
90.0 |
200.0 |
200.0 |
40A (1 ½") |
90.0 |
200.0 |
200.0 |
50A (1") |
90.0 |
200.0 |
200.0 |
65A (2 ½") |
90.0 |
200.0 |
200.0 |
80A (3") |
90.0 |
200.0 |
200.0 |
100A (4") |
90.0 |
200.0 |
200.0 |
125A (5") |
90.0 |
200.0 |
200.0 |
150A (6") |
90.0 |
200.0 |
200.0 |
200A (8") |
90.0 |
200.0 |
200.0 |
|
※ 본 규격 및 치수는 제품의 성능 및 품질개선을 위해 사전 예고 없이 변경될 수 있습니다. |
|
유량범위 |
|
형식 No |
SIZE |
유량범위(ℓ/m) |
1눈금 값 |
접속방식 |
SS-101
(나사식) |
32A (1 ¼") |
70~360 |
10 |
KS 관용테이퍼나사 |
40A (1 ½") |
110~550 |
10 |
50A (1") |
220~1,100 |
10 |
65A (2 ½") |
450~2,200 |
50 |
80A (3") |
700~3,300 |
100 |
100A (4") |
900~4,500 |
100 |
SS-102
SS-103
SS-104
(플랜지식)
(그루브식) |
40A (1 ½") |
110~550 |
10 |
KS 10K FF 플랜지
KS 20K RF 플랜지
홈조인트 |
50A (1") |
220~1,100 |
10 |
65A (2 ½") |
450~2,200 |
50 |
80A (3") |
700~3,300 |
100 |
100A (4") |
900~4,500 |
100 |
125A (5") |
1,200~6,000 |
100 |
150A (6") |
2,000~10,000 |
200 |
200A (8") |
3,000~18,000 |
300 |
|
※ 본 규격 및 치수는 제품의 성능 및 품질개선을 위해 사전 예고 없이 변경될 수 있습니다. |
|
유량계 선정방법 |
|
소방법 시행령(소방시설의 설치 유지에 관한 내무부령 제419호 제8조) |
- 배관의 구경이 정격 토출압력 65% 이하에서 정격 토출량의 175% 이상을 토출 할 수 있는 크기 이상으로 할 것과 펌프 정격 토출량의 175% 이상을 측정할 수 있는 유량측정장치를 설치 할 것, 다만 펌프의 정격 토출량이 1분당 200ℓ 이하로서 노즐 및 소방용 호스를 이용하여 쉽게 펌프 성능시험을 할 수 있는 경우는 제외한다. |
예) 펌프정격 토출량이 700이면
700 X 1.75=1,225
1,225이면 SS-101(나사식) 65A나 SS-102(플랜지식) 65A를 사용하면 됨. |
|
유량계 설치방법 및 유의사항 |
|

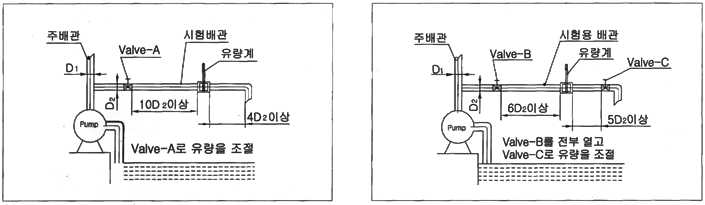

* 그림 A와 B는 소화펌프의 주배관과 가지배관으로 되어 있는 시험배관에 소화용 유량계를 설치한 시험용 배관이다. |
|
|
1. 차압 면적식 유량계를 설치 할 시 일정거리의 직선 배관부분이 필요하다. (그림 A,B참조)
2. 주배관과 시험배관의 직경이 같을 필요는 없으며, 시험용 배관과 유량계 배관은 반드시 동일한 배관과 규격을 사용한다.
3. 유량계의 정확한 측정을 위한 정밀도는 유입부와 유출구의 원활한 유체 흐름에 있으므로, 이물질 등 청소 상태를 확인한다.
4. 유량측정은 FLOAT의 상부를 기준으로 하고, 기체일 경우 중간부분으로 기준한다.
5. 40A~125A에서 유량계의 최대눈금이 85% 이상일 경우, 또한 150A 이상일 경우 그림B의 Valve B와 Valve C로 설치한다. |
|
