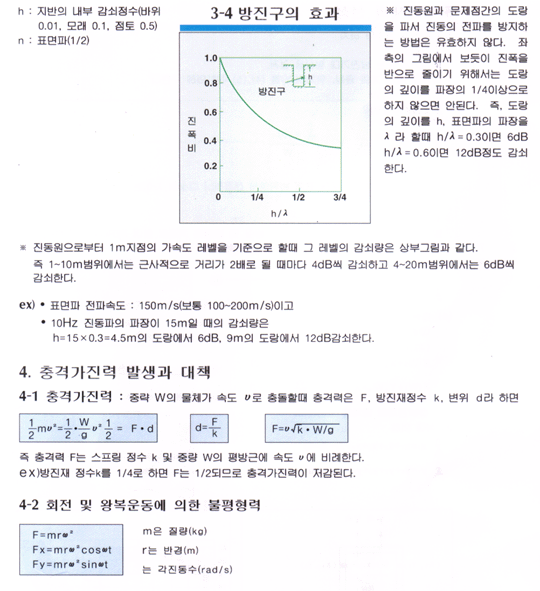

| 5-1.각종 기기의 부가하중 |
| 기기명 |
부가하중 |
| Turbo 냉동기 |
필요없음 |
왕복동
압축기 |
기기본체의 2-8배,기기의 종류 크기 설치장소에 따라 상이하므로
당사문의 후 결정하십시오
|
| PUMP |
원칙적으로 기기의 0.6-3배 정도로 한다. |
송풍기
공조기 |
channel 가대로 충분하나 경우에 따라
부가하중을 필요로 한다
|
냉각탑
Package공조기 |
필요없음 |
|
| |
| 5-2 방진재의 Spring정수 |
방진재 1개당의 하중을 (7)식에 의해 구한다.
n : 방진재 개수
FLEXIBLE JOINT를 이용한 Pump등의 경우 Spring정수산출에는 (7)식을 이용하며 허용하중산충에는 (8)식을 이용한다.
 |
| |
| 5-3 부가하중의 선정 |
| 방진계의 상대적 불균형 힘에 의한 ROCKING 현상을 방지하고 무게중심 상승에 따른 불안정성을 안정되게 하고 계의 고유진동수를 낮추므로써 방진효율을 향상시키기 위해 공통 Base 이외에 기기하부에 취부하는 중량기초를 오른표와 같이 하는것이 좋다. |
| |
 |
| |
| ex) 1750RPM 중량 1200kg의 장비의 진동전달율이 10% 이내가 되도록 선정한다면 강제진동수 |
 |

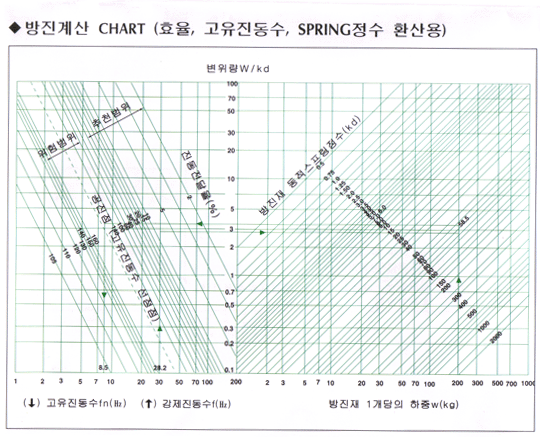

A) : 강제진동수는 29.2선과 진동전달율 10%선의 교차점에서 우측으로 이동하여 개당 하중 200kg선과 만나는 점이 요구되는 동적 Spring 정수 70이 된다.
B) : 이때, 방진재의 고유진동수는 강제진동수 29.2Hz선과 전달율 10%선의 교차점에서 좌측으로 이동하여 공진선에서 아래쪽에 일치하는 9.0의 고유전동수를 얻을 수 있다. |
| |
 |
| |
