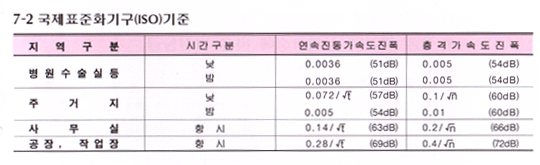

| 이 표에서 t는 진동노출시간(초)이다. 100초까지는 노출시간을 그대로 사용하고, 100초를 초과할때는 100을 사용한다. n은 충격진동의 수로서, 100을 초과할 때는 100을 사용한다. 이 표의 진동 기준치는 가속도(m/s²)이고, 괄호안에 대응하는 d/B값이 나타나 있다. t와 n을 진동기준치에 대해서는 d/B를 계산할때 각각 t=100, n=100을 가정했다. |
| |
 |
| |
| ex) 1750RPM 중량 1200kg의 장비의 진동전달율이 10% 이내가 되도록 선정한다면 강제진동수 |
 |
A) : 강제진동수는 29.2선과 진동전달율 10%선의 교차점에서 우측으로 이동하여 개당 하중 200kg선과 만나는 점이 요구되는 동적 Spring 정수 70이 된다.
B) : 이때, 방진재의 고유진동수는 강제진동수 29.2Hz선과 전달율 10%선의 교차점에서 좌측으로 이동하여 공진선에서 아래쪽에 일치하는 9.0의 고유전동수를 얻을 수 있다. |
| |
 |
| |
|
|
