이론

관내에 액체가 꼭 차서 흐르고 있을시 밸브를 급작이 잠갔을때 그 액체내에서 압력파가 일어나며 관내의 수원을 향하여 반발하고 또 돌아와서는 또다시 부딛치고, 이 상태가 연속된다. 이 사이클은 배관의 길이와 관 및 유체의 강성계수로서 정해지는 정규의 주파수입니다. 이 파가 한번 발생하면 관벽과 액체간의 마찰로 소멸할 때까지 계속됩니다. 이 파상을 WATER HAMMER라 합니다. WATER HAMMER는 밸브를 급작이 잠갔을 때와 조용히 잠갔을 때 또는 급작이 개발할 때도 발생합니다. 이 액체가 정지시에 일어나는 충격압은 배관 및 부속기계를 파손하는 원인이 됩니다. 이러한 장해의 방지가 중요한 문제로 됩니다. 종래는 이러한 해결방법이 없습니다.

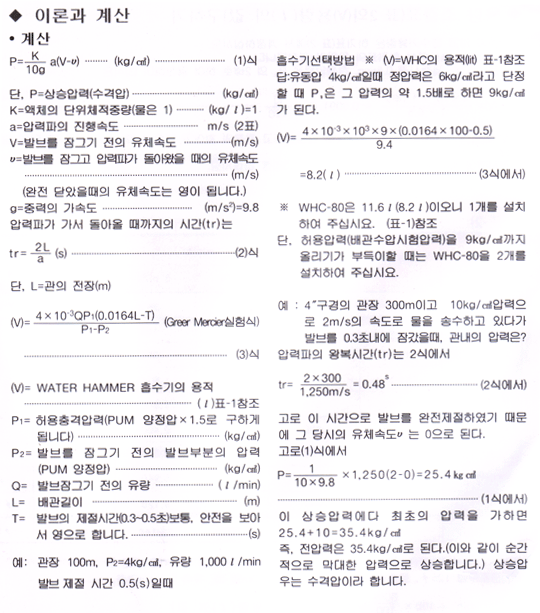

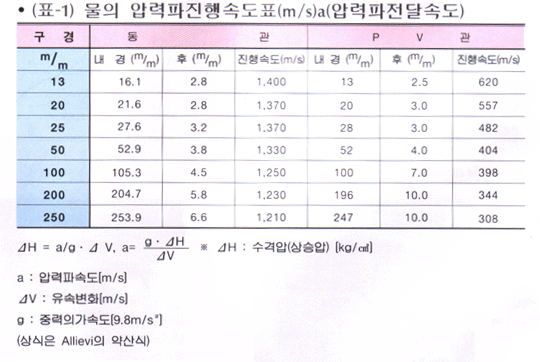

금번 당사에서 개발된 Water Hammer Cushion (Saund Absorbor) 『WHC』입니다. 관내 압력파의 진행속도는 유체의 체적강성계수 유체의 단위 체적중량, 관제료의 종탄성계유체의 수온도를 15℃로 계산하면 (표-1)로 됩니다.
